اینورتر درایو روشن نمی‌شود؟ (علت روشن نشدن اینورتر)
چرا اینورتر درایو روشن نمی‌شود؟ (بررسی ۷ علت اصلی از ورودی برق تا برد پاور)

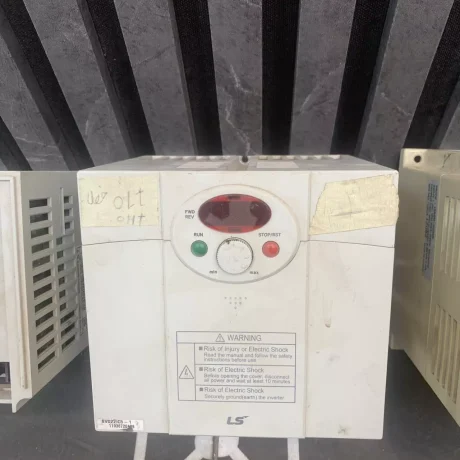

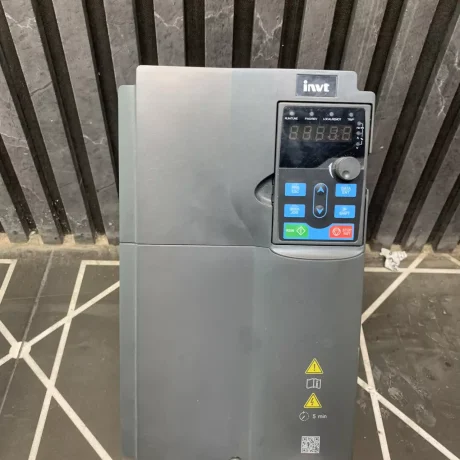

خاموشی مطلق اینورتر و روشن نشدن صفحه نمایش (کیپد)، یکی از نگران‌کننده‌ترین خرابی‌ها در اتوماسیون صنعتی است. در حالی که توقف کامل درایو معمولاً به عنوان سوختگی کامل دستگاه تلقی می‌شود، تجربه کارگاهی نشان می‌دهد که در بیش از ۶۰ درصد موارد، مشکل صرفاً به دلیل خرابی در بخش تغذیه سوئیچینگ (SMPS) یا افت ولتاژ در مدار شارژ اولیه است. در این مقاله، چک‌لیست گام‌به‌گامی را ارائه می‌دهیم تا قبل از ارسال دستگاه به مرکز تعمیرات تخصصی اینورتر، بتوانید ریشه مشکل (از قطعی فاز ورودی تا سوختگی پل دیود) را در تابلو برق خود بررسی کنید.
گام صفر: ایمنی، مهم‌ترین بخش عیب‌یابی اینورتر درایو
هشدار جدی: قبل از باز کردن درب اینورتر، شما باید برق ورودی (سه فاز یا تک فاز) را به طور کامل قطع کنید. به یاد داشته باشید که خازن‌های داخلی اینورتر (باس DC) ولتاژ بسیار بالا و کشنده‌ای را حتی تا ۱۰ دقیقه پس از قطع برق در خود نگه می‌دارند. همیشه با یک مولتی‌متر معتبر، از صفر بودن ولتاژ باس DC اطمینان حاصل کنید و سپس کار خود را شروع نمایید.
۱. ساده‌ترین علت: آیا برق ورودی به اینورتر می‌رسد؟
اولین قدم در عیب‌یابی، اطمینان از سلامت شبکه برق ورودی است. قبل از هر کار پیچیده‌ای، شما باید این موارد را بررسی کنید:
- فیوزها و کلیدهای مینیاتوری: آیا فیوز یا کلید اصلی تغذیه اینورتر در تابلو برق پریده است؟
- کنتاکتور ورودی: اگر اینورتر شما از طریق یک کنتاکتور تغذیه می‌شود، بررسی کنید که آیا کنتاکتور فرمان گرفته و وصل شده است؟
- ولتاژ ورودی: با استفاده از مولتی‌متر، ولتاژ را مستقیماً روی ترمینال‌های ورودی اینورتر (L1, L2, L3 یا R, S, T) اندازه‌گیری کنید. شما باید ولتاژ مناسب (مثلاً ۳۸۰ ولت بین فازها) را ببینید.
اگر ولتاژی در ورودی ندارید، مشکل از اینورتر شما نیست، بلکه از سیستم تغذیه تابلو برق شماست.
۲. مشکل در اتصالات ورودی
لرزش‌های مداوم در محیط صنعتی می‌تواند باعث شل شدن اتصالات ترمینال شود. اگر ولتاژ را قبل از ترمینال دارید، خود اتصالات را بررسی کنید.
یک اتصال شل یا کثیف (سولفاته) می‌تواند مقاومت ایجاد کند. این مقاومت مانع از رسیدن جریان کافی برای راه‌اندازی درایو می‌شود. بنابراین، تمام پیچ‌های ترمینال ورودی را محکم کنید.
۳. فیوزهای داخلی اینورتر درایو (اولین خط دفاعی)
بسیاری از اینورترها، به خصوص در توان‌های پایین‌تر، دارای فیوزهای داخلی روی برد هستند. سوختن این فیوزها می‌تواند مانع از راه‌اندازی درایو شود.
چرا فیوز داخلی می‌سوزد؟
فیوزها معمولاً بدون دلیل نمی‌سوزند. سوختن فیوز داخلی اغلب نشانه‌ای از یک مشکل جدی‌تر در داخل درایو است. این مشکل می‌تواند یک اتصال کوتاه ناگهانی یا خرابی در بخش بعدی، یعنی پل دیود، باشد.
۴. خرابی پل دیود یکسوساز (Rectifier Bridge)
اگر برق ورودی سالم بود، به مرحله بعد می‌رویم. اولین قطعه‌ای که برق AC ورودی شما را دریافت می‌کند، “پل دیود” است. وظیفه این بخش، تبدیل برق AC به برق DC برای شارژ خازن‌های باس DC است.
اگر یکی از این دیودها اتصال کوتاه شود، باعث کشیدن جریان شدید از ورودی و معمولاً پریدن فیوزها می‌شود. اگر دیودها “قطع” شوند (Open Circuit)، ولتاژ DC لازم تولید نشده و درایو هرگز روشن نخواهد شد.
تست پل دیود
شما می‌توانید با مولتی‌متر در حالت “تست دیود”، سلامت این بخش را بررسی کنید. هرگونه صدای بوق ممتد (اتصال کوتاه) بین پایه‌های ورودی و خروجی پل دیود، یک علت روشن نشدن اینورتر و نشانه‌ی قطعی خرابی است.
۵. خرابی مدار شارژ اولیه (Pre-Charge Circuit)
خازن‌های باس DC در لحظه اول اتصال برق، مانند یک اتصال کوتاه عمل می‌کنند. برای جلوگیری از جریان هجومی لحظه‌ای، مداری به نام “Pre-Charge” وجود دارد. این مدار معمولاً شامل یک مقاومت و یک کنتاکتور یا رله کوچک است.
اگر این مدار (مثلاً مقاومت شارژ) بسوزد یا رله آن عمل نکند، خازن‌ها هرگز شارژ نمی‌شوند. در نتیجه، ولتاژ DC لازم برای راه‌اندازی بخش‌های بعدی فراهم نشده و اینورتر درایو روشن نمی‌شود.

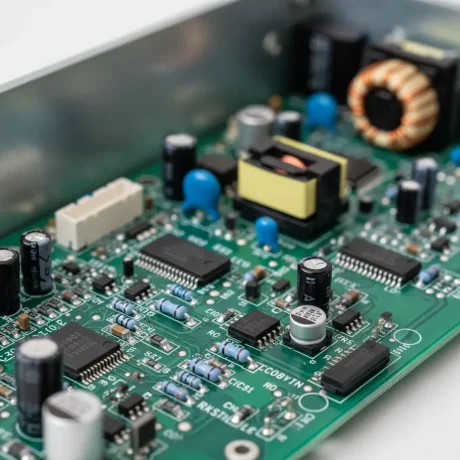

۶. مرگ مغز: خرابی منبع تغذیه سوئیچینگ (SMPS) یا همان برد پاور
این مورد، تخصصی‌ترین و یکی از محتمل‌ترین دلایل روشن نشدن کامل درایو است.
فرض کنیم برق ورودی سالم است، پل دیود و مدار شارژ اولیه نیز کار خود را انجام داده‌اند. حالا شما ولتاژ DC بالایی (مثلاً ۵۴۰ ولت) روی خازن‌های باس DC دارید. اما صفحه نمایش، فن‌ها و CPUی درایو با این ولتاژ کار نمی‌کنند.
اینجاست که “منبع تغذیه سوئیچینگ” یا SMPS (که اغلب به آن برد پاور می‌گویند) وارد عمل می‌شود. این برد کوچک، ولتاژ بالای DC را می‌گیرد و آن را به ولتاژهای پایین مورد نیاز (مانند 24V برای فن، 12V و 5V برای CPU و نمایشگر) تبدیل می‌کند.
نشانه‌های قطعی برای عیب‌یابی برد پاور
واضح‌ترین نشانه خرابی SMPS این است: اینورتر درایو روشن نمی‌شود، نمایشگر خاموش است، فن نمی‌چرخد، اما شما ولتاژ کامل را روی باس DC دارید. این یعنی تغذیه اصلی هست، اما مغز دستگاه (CPU) برق ندارد.
آیا عیب‌یابی برد پاور امکان‌پذیر است؟
بله، اما این یک کار بسیار تخصصی است. عیب‌یابی برد پاور نیازمند دانش الکترونیک در سطح قطعه و ابزارهای دقیق است. تلاش برای تعمیر آن بدون تجربه می‌تواند به سادگی منجر به آسیب دیدن CPUی گران‌قیمت درایو شود.
در این مرحله، مشکل از یک عیب‌یابی ساده فراتر رفته و نیازمند خدمات تخصصی تعمیر اینورتر درایو است. این دقیقاً جایی است که یک مرکز مجهز می‌تواند با هزینه کم، برد پاور را تعمیر و از تعویض کل درایو جلوگیری کند.
۷. خرابی برد کنترل (CPU) یا قطع شدن نمایشگر
این مورد کمتر شایع است اما اتفاق می‌افتد. گاهی اوقات SMPS یا برد پاور سالم است و ولتاژهای صحیح را تولید می‌کند، اما خود برد کنترل (CPU) سوخته است.
در سناریوی دیگر، ممکن است درایو روشن شده باشد (صدای ضعیف رله‌ها شنیده شود) اما نمایشگر خاموش است. این می‌تواند به سادگی به دلیل قطع شدن کابل فلت (Flat Cable) بین برد کنترل و نمایشگر باشد.
نیاز به عیب‌یابی برد پاور درایو دارید؟
اگر با وجود اتصال صحیح ولتاژ ورودی، درایو شما همچنان خاموش است، از دستکاری بردهای داخلی یا تعویض خودسرانه فیوزها خودداری کنید؛ زیرا این کار می‌تواند منجر به سوختن قطعات گران‌قیمت مانند IGBT شود. تکنسین‌های بازرگانی عظیم‌زاده آماده‌اند تا با تست دقیق المان‌های الکترونیکی و برد SMPS، درایو شما را در کوتاه‌ترین زمان در محیط کارگاه عیب‌یابی و تعمیر کنند. همین حالا برای مشاوره رایگان با ما تماس بگیرید.
برای تصمیم‌گیری بهتر، پیشنهاد می‌کنیم مقاله راهنمای تعمیر یا خرید اینورتر جدید؟ را مطالعه کنید
سوالات متداول (FAQ)
در اغلب موارد بله. پریدن فیوز معمولاً نشان‌دهنده یک اتصال کوتاه داخلی در اینورتر، مانند سوختن پل دیود یا ماژول IGBT است. به سادگی فیوز را تعویض نکنید، زیرا فیوز جدید نیز بلافاصله خواهد سوخت. ابتدا باید علت روشن نشدن اینورتر و عامل اتصال کوتاه پیدا شود.
این یک نشانه جالب است. این معمولاً یعنی منبع تغذیه (SMPS) سالم است (چون فن برق ۲۴ ولت خود را دریافت کرده)، اما یا برد CPU دچار مشکل شده، یا ارتباط بین CPU و نمایشگر (کابل فلت) قطع شده است.
“روشن نشدن” (No Power) یعنی دستگاه کاملاً مرده است و هیچ واکنشی (نه نمایشگر، نه فن) نشان نمی‌دهد. اما “خطای فالت” (Fault) یعنی درایو روشن شده، سیستم‌عامل آن بالا آمده، اما یک مشکل (مانند اضافه بار یا خطای IGBT) را تشخیص داده و کد خطا نمایش می‌دهد. این دو مشکل کاملاً متفاوت هستند.
