راهنمای جامع تعمیرات اینورتر درایو (عیب‌یابی، قطعات و هزینه‌ها)
آیا اینورتر شما آلارم داده و خط تولیدتان متوقف شده است؟ شما به تعمیرات اینورتر درایو فکر می‌کنید. اما از کجا شروع کنید؟ فرآیند عیب یابی تخصصی اینورتر چگونه است؟ آیا مشکل از تعمیر برد اینورتر است یا قطعه‌ای دیگر؟ و مهم‌تر از همه، هزینه تعمیر اینورتر چقدر خواهد بود؟ نگران نباشید. در این راهنمای جامع، ما به شما کمک می‌کنیم تا تمام مراحل، از شناسایی مشکل تا یک تعمیر موفق را درک کنید.
چرا اینورترها اصلاً خراب می‌شوند؟ (۴ علت ریشه‌ای)
قبل از اینکه به سراغ تعمیر برویم، شما باید بدانید چرا این دستگاه‌های گران‌قیمت خراب می‌شوند. درک علت، از خرابی بعدی جلوگیری می‌کند. تعمیرات اینورتر درایو اغلب به دلیل یکی از این چهار عامل است:
۱. گرمای بیش از حد و گرد و غبار
دشمن شماره یک اینورتر شما، گرما است. اگر فن‌های دستگاه از کار بیفتند، هیت سینک‌ها با گرد و غبار مسدود شوند، یا تهویه تابلو برق شما کافی نباشد، دمای قطعات داخلی (به خصوص خازن‌ها و IGBTها) به شدت بالا می‌رود. این گرما عمر قطعات را به نصف کاهش می‌دهد.
۲. نوسانات برق ورودی
برق ورودی ناپایدار، شامل افت ولتاژ (Undervoltage) یا جهش‌های ناگهانی (Surges)، مستقیماً به بخش ورودی درایو (پل دیود) و خازن‌های باس DC آسیب می‌زند. این مشکل در محیط‌های صنعتی که بارهای سنگین همزمان روشن و خاموش می‌شوند، بسیار شایع است.
۳. اضافه بار مکانیکی (Overload)
اگر شما باری سنگین‌تر از توان نامی اینورتر به آن متصل کنید، یا اگر دستگاه مکانیکی شما (مثلاً گیربکس یا نوار نقاله) گیر کند، اینورتر جریان بسیار زیادی می‌کشد. این جریان اضافه، مستقیماً به ماژول‌های خروجی (IGBT) فشار آورده و باعث سوختن آن‌ها می‌شود.
۴. پایان عمر قطعات مصرفی
اینورترها قطعاتی دارند که عمر محدودی دارند. خازن‌های الکترولیتی باس DC و فن‌های خنک‌کننده، قطعات مصرفی محسوب می‌شوند. معمولاً پس از ۵ تا ۱۰ سال (بسته به شرایط کار)، این قطعات فرسوده شده و نیاز به تعویض دارند، وگرنه خرابی آن‌ها به سایر بخش‌ها آسیب می‌زند.

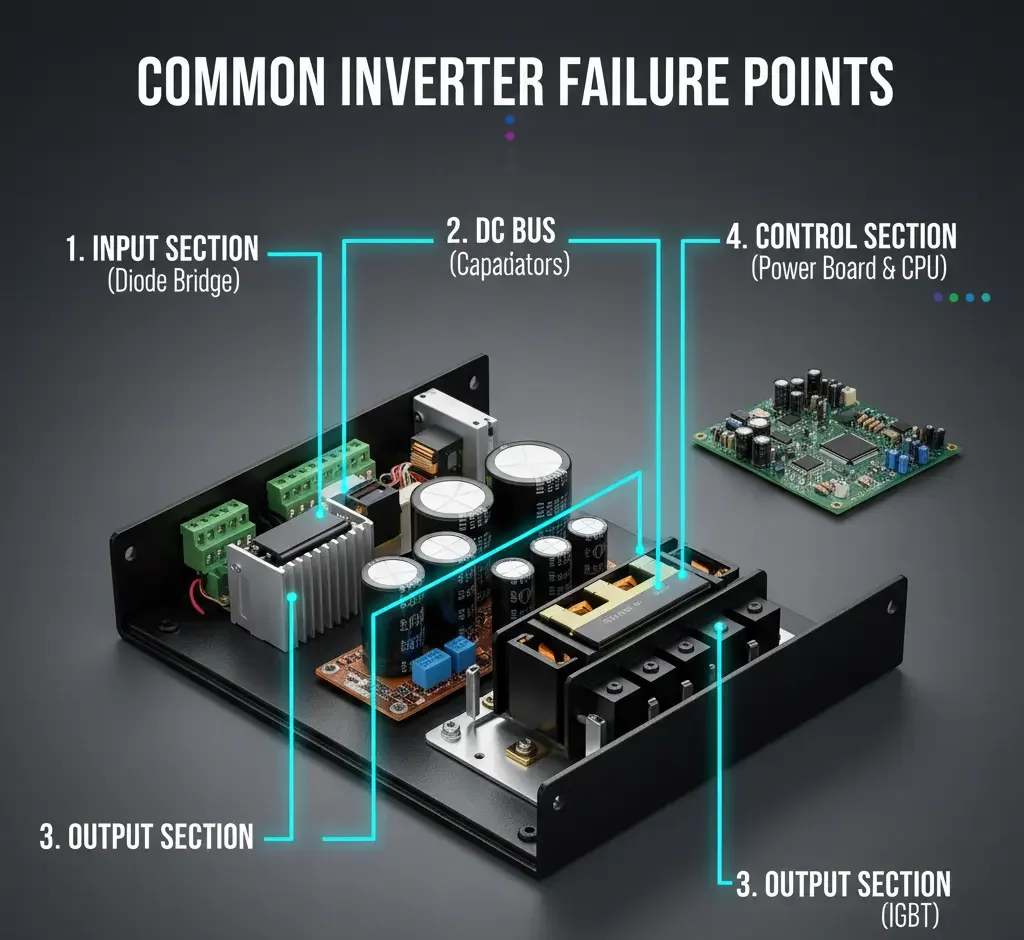

شایع‌ترین خرابی‌ها در تعمیرات اینورتر درایو (چه چیزی می‌سوزد؟)
در یک مرکز تخصصی تعمیر اینورتر، ما می‌دانیم که خرابی‌ها معمولاً در چند بخش کلیدی متمرکز هستند.
۱. خرابی بخش قدرت: تعمیر برد اینورتر و ماژول IGBT

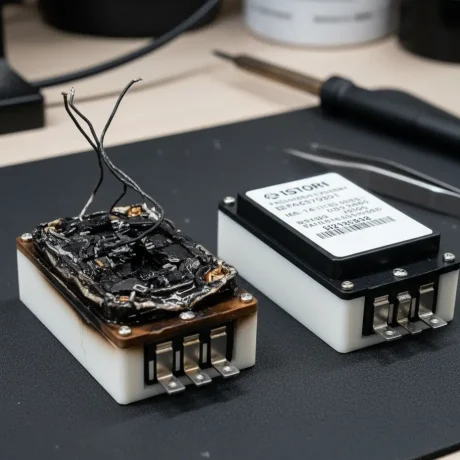

این رایج‌ترین و گران‌ترین نوع تعمیر برد اینورتر است. ماژول‌های IGBT ترانزیستورهای قدرت خروجی هستند که مستقیماً موتور را درایو می‌کنند. سوختن آن‌ها (که معمولاً با خطای اتصال کوتاه یا Overcurrent خود را نشان می‌دهد) به دلایلی مثل اضافه بار یا گرمای زیاد رخ می‌دهد.
۲. خرابی بخش تغذیه: عیب‌یابی برد پاور (SMPS)
اگر اینورتر شما کاملاً خاموش است و روشن نمی‌شود، به احتمال زیاد برد پاور (منبع تغذیه سوئیچینگ) آن سوخته است. این برد وظیفه دارد ولتاژ بالای باس DC را به ولتاژهای پایین (5V, 12V, 24V) برای تغذیه CPU، نمایشگر و فن‌ها تبدیل کند.
۳. خرابی بخش ورودی (پل دیود و مدار شارژ)
اگر برق ورودی نوسان داشته باشد یا فیوزهای ورودی مکرراً بسوزند، مشکل از پل دیود یکسوساز است. این بخش، برق AC ورودی را به DC تبدیل می‌کند و اولین خط دفاعی دستگاه شماست.
فرآیند گام به گام عیب یابی تخصصی اینورتر
وقتی شما دستگاهی را برای تعمیرات اینورتر درایو ارسال می‌کنید، یک فرآیند عیب‌یابی سیستماتیک روی آن انجام می‌شود:
گام ۱: بررسی‌های ظاهری و هشدارهای اولیه
اولین قدم، بررسی چشمی است. آیا نشانه‌ای از سوختگی، ترکیدگی خازن‌ها یا بوی سوختگی وجود دارد؟ سپس کد خطا (Fault Code) روی نمایشگر بررسی می‌شود. این کدها نقشه راه عیب‌یابی هستند.
گام ۲: تست سرد (Cold Test) - بدون برق
در این مرحله، با استفاده از مولتی‌متر و مِگِر، سلامت قطعات کلیدی بدون اعمال ولتاژ بررسی می‌شود. ما پل دیود، خازن‌های باس DC و ماژول‌های IGBT را تست دیودی می‌کنیم تا از عدم وجود اتصال کوتاه مطمئن شویم.
گام ۳: تست گرم (Hot Test) - با اعمال ولتاژ

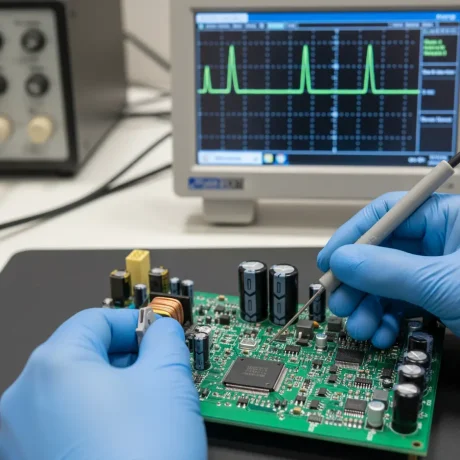

پس از اطمینان از سلامت بخش قدرت، ولتاژ به دستگاه اعمال می‌شود. در این مرحله با استفاده از اسیلوسکوپ، سیگنال‌های گیت درایور (فرمان‌های روشن شدن IGBT) و ولتاژهای خروجی برد پاور را اندازه‌گیری می‌کنیم. عیب یابی تخصصی اینورتر در این مرحله انجام می‌شود.
هزینه تعمیر اینورتر چقدر است؟ (تحلیل به صرفه بودن)

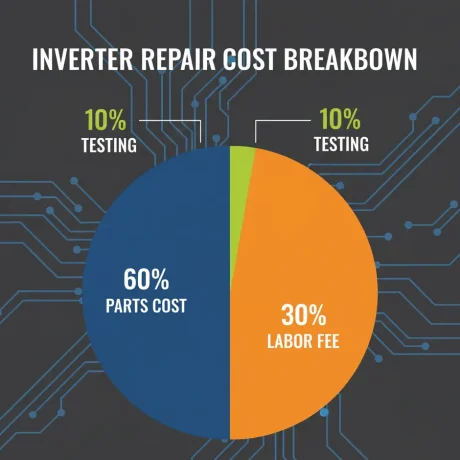

این مهم‌ترین سوال برای شماست. هزینه تعمیر اینورتر به سه عامل بستگی دارد: قیمت قطعه یدکی، پیچیدگی تعمیر (دستمزد) و برند دستگاه.
قانون طلایی ۵۰٪: تعمیر در برابر خرید نو
یک قانون کلی وجود دارد: اگر برآورد هزینه تعمیر اینورتر شما بیش از ۵۰٪ تا ۶۰٪ قیمت یک دستگاه نو باشد، تعمیر معمولاً دیگر به صرفه نیست. شما با پرداخت کمی بیشتر، یک دستگاه نو با گارانتی کامل دریافت می‌کنید.
تعمیر برد اینورتر (سطح قطعه) در برابر تعویض برد
بسیاری از مراکز غیرتخصصی، کل برد (مثلاً برد قدرت) را تعویض می‌کنند که هزینه را بسیار بالا می‌برد. اما در یک مرکز تخصصی تعمیر اینورتر، ما به تعمیر برد اینورتر در سطح قطعه (Component-Level) می‌پردازیم. یعنی اگر فقط یک آی‌سی یا یک ماژول IGBT سوخته باشد، فقط همان قطعه تعویض می‌شود. این روش، هزینه‌های شما را به شدت کاهش می‌دهد.
چرا تعمیرات اینورتر درایو را نباید خودتان انجام دهید؟
ممکن است شما برای کاهش هزینه‌ها وسوسه شوید که خودتان درایو را باز کنید. اما ما قویاً این کار را منع می‌کنیم:
۱. خطر مرگبار برق‌گرفتگی
خازن‌های باس DC در اینورتر، ولتاژ DC بسیار بالایی (از ۴۰۰ تا ۸۰۰ ولت) را تا دقایق طولانی پس از قطع برق در خود نگه می‌دارند. تخلیه این ولتاژ روی بدن شما می‌تواند کشنده باشد.
۲. ریسک آسیب ثانویه
عیب‌یابی اشتباه می‌تواند یک مشکل کوچک را به یک فاجعه تبدیل کند. برای مثال، اعمال ولتاژ به یک برد که اتصال کوتاه دارد، می‌تواند CPU گران‌قیمت دستگاه را که سالم بوده، بسوزاند و هزینه تعمیر اینورتر را دو برابر کند.
نتیجه‌گیری: تعمیرات اینورتر درایو، یک کار تخصصی است
تعمیرات اینورتر درایو چیزی فراتر از تعویض یک فیوز است؛ این یک فرآیند مهندسی دقیق برای احیای قلب تپنده اتوماسیون صنعتی شماست. از درک علل خرابی (گرما و نوسان برق) گرفته تا عیب یابی تخصصی اینورتر با ابزارهای دقیق (اسیلوسکوپ) و تعمیر برد اینورتر در سطح قطعه، هر مرحله نیازمند دانش و تجربه است.

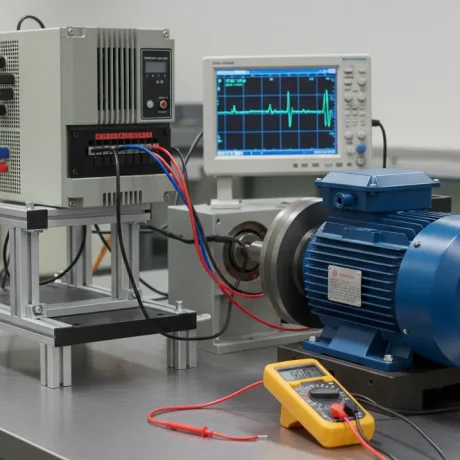

اگر درایو شما دچار مشکل شده است، ریسک نکنید. ما در بازرگانی عظیم زاده، به عنوان مرکز تخصصی تعمیر اینورتر درایو در مشهد، آماده ارائه خدمات کامل عیب‌یابی، تعمیر و تست نهایی با گارانتی معتبر هستیم.
برای مشاوره رایگان و برآورد هزینه تعمیر اینورتر خود همین امروز با ما تماس بگیرید.
سوالات متداول (FAQ)
بدون شک، ماژول‌های قدرت (IGBT) و پس از آن، خازن‌های الکترولیتی باس DC و قطعات برد تغذیه (SMPS). این قطعات بیشترین فشار کاری و حرارتی را تحمل می‌کنند.
بله. یک مرکز تعمیر معتبر، همیشه قطعات تعویض شده و خدمات انجام شده را گارانتی می‌کند. این گارانتی به شما اطمینان می‌دهد که تعمیر به صورت اصولی انجام شده است. ما در بازرگانی عظیم زاده، تمام تعمیرات خود را گارانتی می‌کنیم.
اکثر برندهای معتبر (مانند Siemens, LS, Delta, Yaskawa, Schneider) به خوبی قابل تعمیر هستند زیرا قطعات آن‌ها در دسترس است. با این حال، برخی برندهای بسیار ارزان‌قیمت یا متفرقه چینی ممکن است به دلیل عدم وجود قطعات یدکی یا طراحی بسیار فشرده، ارزش تعمیر نداشته باشند.
