۱۰ خطای رایج اینورتر درایو و راهنمای عیب‌یابی سریع آن‌ها
توقف ناگهانی درایو صنعتی و چشمک زدن کدهای خطا روی نمایشگر، یکی از چالش‌های اصلی در خطوط تولید است. بسیاری از این آلارم‌ها صرفاً هشدارهای حفاظتی (مثل نوسان ولتاژ یا اضافه بار) هستند که با اصلاح پارامترها برطرف می‌شوند؛ اما برخی دیگر نشان‌دهنده آسیب جدی به سخت‌افزار (مانند سوختن ماژول IGBT) بوده و نیازمند تعمیر تخصصی اینورتر درایو در یک کارگاه مجهز هستند. در این مقاله، تجربیات تکنسین‌های بازرگانی عظیم‌زاده در عیب‌یابی ۱۰ خطای پرتکرار درایوهای صنعتی (برندهای LS، دلتا، زیمنس و…) را بررسی می‌کنیم.

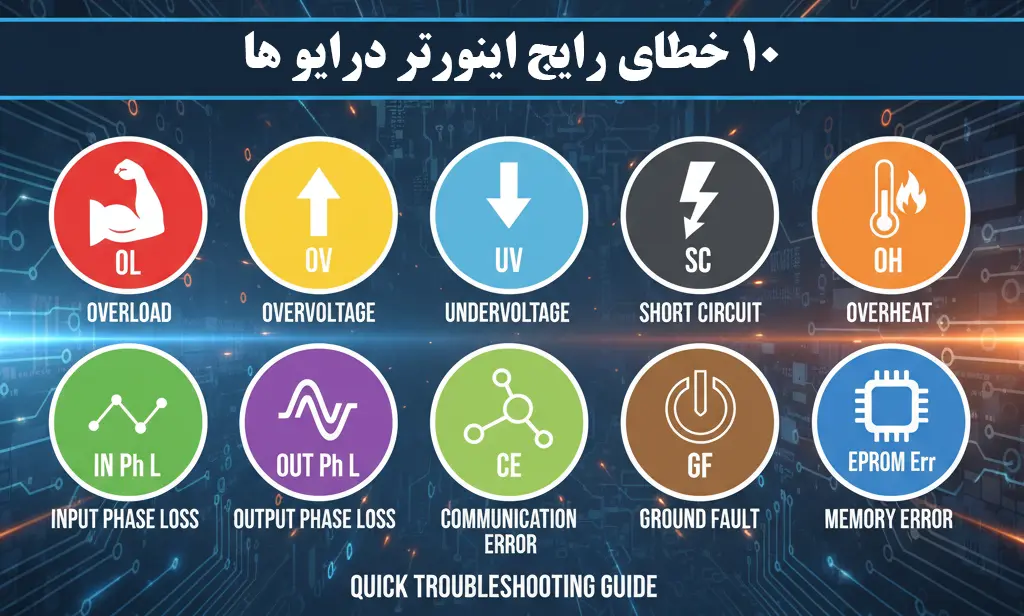

۱۰ خطای رایج اینورتر درایو که باید بشناسید
در ادامه، ما ۱۰ مورد از متداول‌ترین کدهای خطا که ممکن است با آن‌ها روبرو شوید را بررسی می‌کنیم. ما به شما می‌گوییم هر کدام به چه معناست و اولین قدم‌های شما برای رفع آن چه باید باشد.
۱. خطای اضافه بار (Overload - OL)
این آلارم زمانی رخ می‌دهد که موتور در حال کشیدن جریانی بیش از حد مجازِ تنظیم‌شده در پارامترهای درایو است.
دلایل احتمالی:
- بار مکانیکی روی موتور بیش از حد سنگین است.
- تنظیمات پارامتر اضافه بار در اینورتر بسیار پایین تنظیم شده است.
- زمان شتاب (Acceleration Time) بیش از حد کوتاه تنظیم شده و موتور برای رسیدن به سرعت، جریان ناگهانی می‌کشد.
راه حل سریع: ابتدا بار مکانیکی را بررسی کنید. آیا چیزی در دستگاه شما گیر کرده است؟ سپس، پارامترهای مربوط به جریان نامی موتور و زمان شتاب را در تنظیمات درایو خود بازبینی کنید.
۲. خطای اضافه ولتاژ (Overvoltage - OV)
خطای اضافه ولتاژ زمانی رخ می‌دهد که ولتاژ در باس DC داخلی اینورتر از حد مجاز فراتر رود. این خطا اغلب در هنگام کاهش سرعت (Deceleration) رخ می‌دهد.
دلایل احتمالی:
- زمان کاهش سرعت (Deceleration Time) بیش از حد کوتاه است. موتور مانند یک ژنراتور عمل کرده و ولتاژ را به درایو بازمی‌گرداند.
- ولتاژ ورودی شبکه برق شما نوسان دارد و بیش از حد بالاست.
- مقاومت ترمز (Braking Resistor) شما آسیب دیده یا اصلاً وجود ندارد.
راه حل سریع: سعی کنید زمان توقف یا کاهش سرعت را افزایش دهید. اگر بار شما اینرسی بالایی دارد (مانند فن‌ها یا سانتریفیوژها)، شما قطعاً به نصب یا بررسی سلامت مقاومت ترمز نیاز دارید.
۳. خطای افت ولتاژ (Undervoltage - UV)
این خطا برعکس مورد قبلی است. ولتاژ باس DC به زیر حداقل سطح ایمن کاهش یافته است.
دلایل احتمالی:
- قطع ناگهانی یا افت شدید ولتاژ ورودی (برق شهر).
- اتصالات ورودی شل شده‌اند یا کنتاکتور ورودی به درستی عمل نکرده است.
- منبع تغذیه داخلی خود اینورتر (SMPS) آسیب دیده است.
راه حل سریع: ابتدا ولتاژ ورودی سه فاز (یا تک فاز) را با یک مولتی‌متر بررسی کنید. مطمئن شوید که تمام اتصالات در ترمینال‌های ورودی محکم هستند.
۴. خطای اتصال کوتاه (Short Circuit - SC)
این یکی از خطرناک‌ترین خطاهاست و نشان می‌دهد که جریان بسیار زیادی به صورت ناگهانی از خروجی کشیده شده است.
دلایل احتمالی:
- اتصال کوتاه در کابل‌های خروجی بین اینورتر و موتور.
- اتصال کوتاه در داخل خود موتور (سیم‌پیچ‌ها سوخته‌اند).
- ماژول IGBT (ترانزیستور قدرت) خروجی اینورتر سوخته است.
راه حل سریع: فورا درایو را خاموش کنید. اتصالات موتور را از اینورتر جدا کنید. کابل‌ها و موتور را با مِگِر تست کنید. اگر سالم بودند، مشکل به احتمال زیاد از خود درایو است.
۵. خطای گرمای بیش از حد (Overheat - OH)

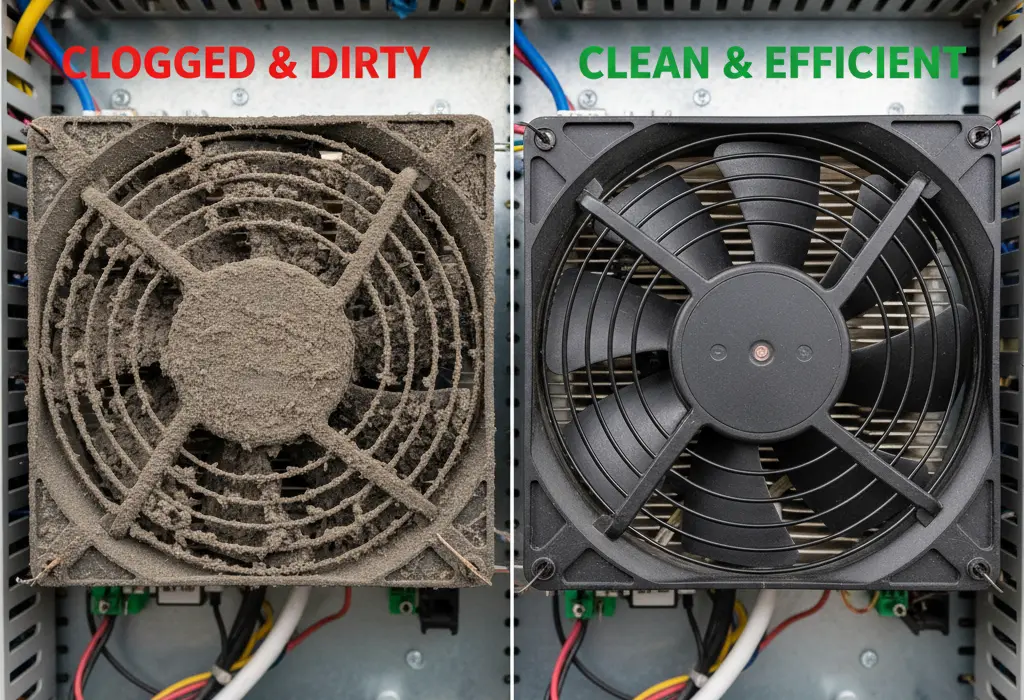

اینورترها برای دفع گرما به هیت سینک و فن متکی هستند. اگر دمای هیت سینک بیش از حد بالا برود، این خطا فعال می‌شود.
دلایل احتمالی:
- فن خنک‌کننده اینورتر از کار افتاده یا مسدود شده است.
- فیلترهای هوای تابلو برق شما کثیف و مسدود هستند.
- دمای محیط تابلو برق بیش از حد مجاز است.
راه حل: مسیرهای تهویه را بررسی کنید. فن‌ها را تمیز کنید و مطمئن شوید در حال چرخش هستند. گاهی اوقات کاهش بار موتور نیز به کاهش دما کمک می‌کند.
۶. خطای فاز ورودی (Input Phase Loss)
این خطا به شما می‌گوید که یکی از سه فاز ورودی به اینورتر قطع شده است.
دلایل احتمالی:
- یکی از فیوزهای ورودی سوخته است.
- یک سیم در مسیر ورودی قطع شده یا اتصال شلی دارد.
- مشکل از سمت شبکه برق و کنتاکتور اصلی شماست.
راه حل سریع: ولتاژ هر سه فاز را در ترمینال‌های ورودی (R, S, T) نسبت به هم بررسی کنید. شما باید ولتاژ متعادلی را مشاهده کنید.
۷. خطای فاز خروجی (Output Phase Loss)
اینورتر تشخیص داده است که جریان به یکی از فازهای خروجی به سمت موتور قطع شده است.
دلایل احتمالی:
- کابل خروجی (U, V, W) قطع شده یا اتصال شلی دارد.
- اتصال در جعبه ترمینال موتور شما شل شده است.
- سیم‌پیچ داخلی موتور قطع شده است.
راه حل سریع: اتصالات بین اینورتر و موتور را به دقت بررسی کنید.
۸. خطای ارتباطی (CE)
اگر اینورتر شما بخشی از یک شبکه (مانند Modbus یا Profibus) باشد، این خطا نشان‌دهنده قطع ارتباط با کنترلر اصلی (مانند PLC) است.
دلایل احتمالی:
- کابل شبکه آسیب دیده یا قطع شده است.
- تنظیمات شبکه (مانند آدرس یا Baud Rate) در درایو یا PLC شما نادرست است.
- نویز شدید الکتریکی روی کابل ارتباطی شما اختلال ایجاد کرده است.
راه حل سریع: درک این کدهای خطای اینورتر نیازمند بررسی کابل‌های ارتباطی و تنظیمات پارامترهای شبکه است.
۹. خطای خطای زمین (Ground Fault - GF)
این خطا زمانی رخ می‌دهد که جریانی از مسیر خروجی اینورتر به زمین نشت پیدا کند.
دلایل احتمالی:
- عایق کابل موتور آسیب دیده و با بدنه فلزی تماس پیدا کرده است.
- رطوبت یا آب وارد موتور یا جعبه ترمینال آن شده است.
- عایق سیم‌پیچ موتور از بین رفته است.
راه حل سریع: این خطا می‌تواند نشانه‌ای از نیاز به تعمیر اینورتر صنعتی یا موتور باشد. کابل و موتور را با تست مِگِر بررسی کنید.
۱۰. خطای حافظه (EPROM Error)
این خطا نشان می‌دهد که حافظه داخلی اینورتر که پارامترهای شما را ذخیره می‌کند، دچار مشکل شده است.
دلایل احتمالی:
- پایان عمر مفید قطعه حافظه.
- نویز شدید الکتریکی یا قطع و وصل مکرر برق باعث خرابی داده‌ها شده است.
راه حل سریع: گاهی اوقات یک “ریست فکتوری” (Factory Reset) مشکل را حل می‌کند. اما مراقب باشید، زیرا شما تمام پارامترهای تنظیم شده خود را از دست خواهید داد. همیشه از تنظیمات خود یک نسخه پشتیبان تهیه کنید.
راهنمای گام به گام عیب‌یابی سریع اینورتر
هنگامی که با یک خطا مواجه می‌شوید، وحشت نکنید. این مراحل را برای عیب‌یابی سریع اینورتر دنبال کنید:

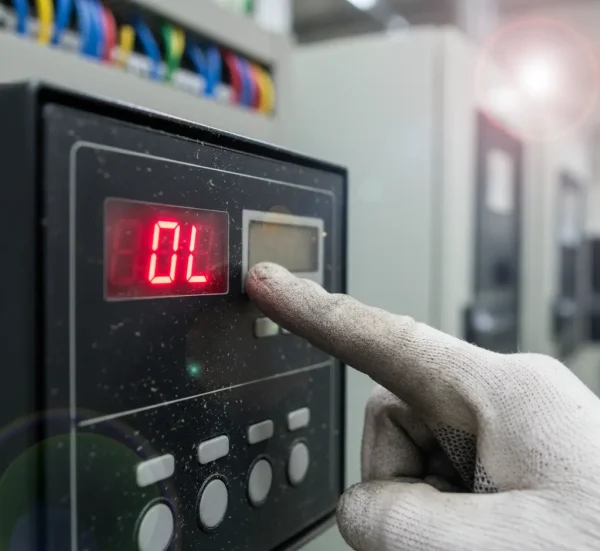

1 – مشاهده و ثبت کد: اولین قدم، خواندن دقیق کد خطا از روی نمایشگر است. آن را یادداشت کنید.
2 – رجوع به دفترچه راهنما: هر برند (زیمنس، ال اس، دلتا و…) کدهای خطای اینورتر متفاوتی دارد. دفترچه راهنمای درایو خود را بررسی کنید تا معنای دقیق کد را بفهمید.
3 – ایمنی در اولویت: قبل از هرگونه بازرسی فیزیکی، برق ورودی را کاملاً قطع کنید. بسیار مهم است که منتظر بمانید تا خازن‌های باس DC تخلیه شوند (معمولاً ۵ تا ۱۰ دقیقه).
4 – بازرسی چشمی: به دنبال علائم واضح مانند سوختگی، بوی سیم سوخته، اتصالات شل یا فن‌های متوقف شده باشید.
5 – بررسی اولیه: ولتاژ ورودی و اتصالات خروجی را بررسی کنید.
نیاز به بررسی تخصصی درایو در مشهد دارید؟

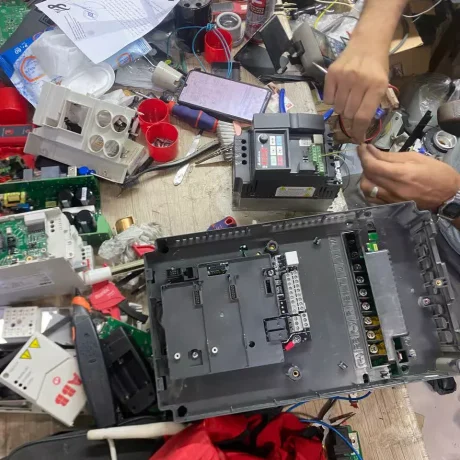

اگر پس از ریست کردن خطا یا بررسی موتور، درایو شما همچنان خطاهایی مانند SC (اتصال کوتاه) یا UV (افت ولتاژ) را نشان می‌دهد، از استارت مجدد آن خودداری کنید؛ زیرا این کار می‌تواند منجر به انفجار خازن‌ها یا سوختن کامل برد کنترل شود. تیم فنی بازرگانی عظیم‌زاده در مشهد، با تجهیزات پیشرفته کارگاهی، آماده عیب‌یابی در سطح قطعه و تعمیر اینورتر صنعتی [لینک به صفحه اصلی تعمیر اینورتر] شما در سریع‌ترین زمان ممکن است. برای مشاوره فنی رایگان و ارسال دستگاه به کارگاه، همین حالا با پشتیبانی ما تماس بگیرید.
سوالات متداول (FAQ)
اکثر اینورترها یک دکمه “Reset” روی پنل خود دارند. همچنین می‌توانید از طریق تنظیمات پارامتر یا یک ورودی دیجیتال، فرمان ریست را ارسال کنید. به خاطر داشته باشید که ریست کردن فقط خطا را پاک می‌کند؛ اگر علت اصلی مشکل برطرف نشده باشد، خطا دوباره باز خواهد گشت.
گرمای بیش از حد و گرد و غبار، دشمنان اصلی اینورترها هستند. عدم سرویس دوره‌ای فن‌ها و تمیز نکردن فیلترهای تابلو برق، به طور قابل توجهی عمر درایو شما را کوتاه می‌کند. پس از آن، نوسانات ولتاژ ورودی و نصب نادرست (مانند عدم استفاده از چوک ورودی یا خروجی در صورت نیاز) از دلایل اصلی هستند.
خیر. بسیاری از کدهای خطای اینورتر در واقع “آلارم” یا “هشدار” هستند که به تنظیمات نادرست پارامترها اشاره دارند. برای مثال، خطای اضافه بار (OL) یا اضافه ولتاژ (OV) اغلب با تنظیم صحیح پارامترهای زمان شتاب/توقف یا افزودن مقاومت ترمز برطرف می‌شوند، نه لزوماً تعویض قطعه.
