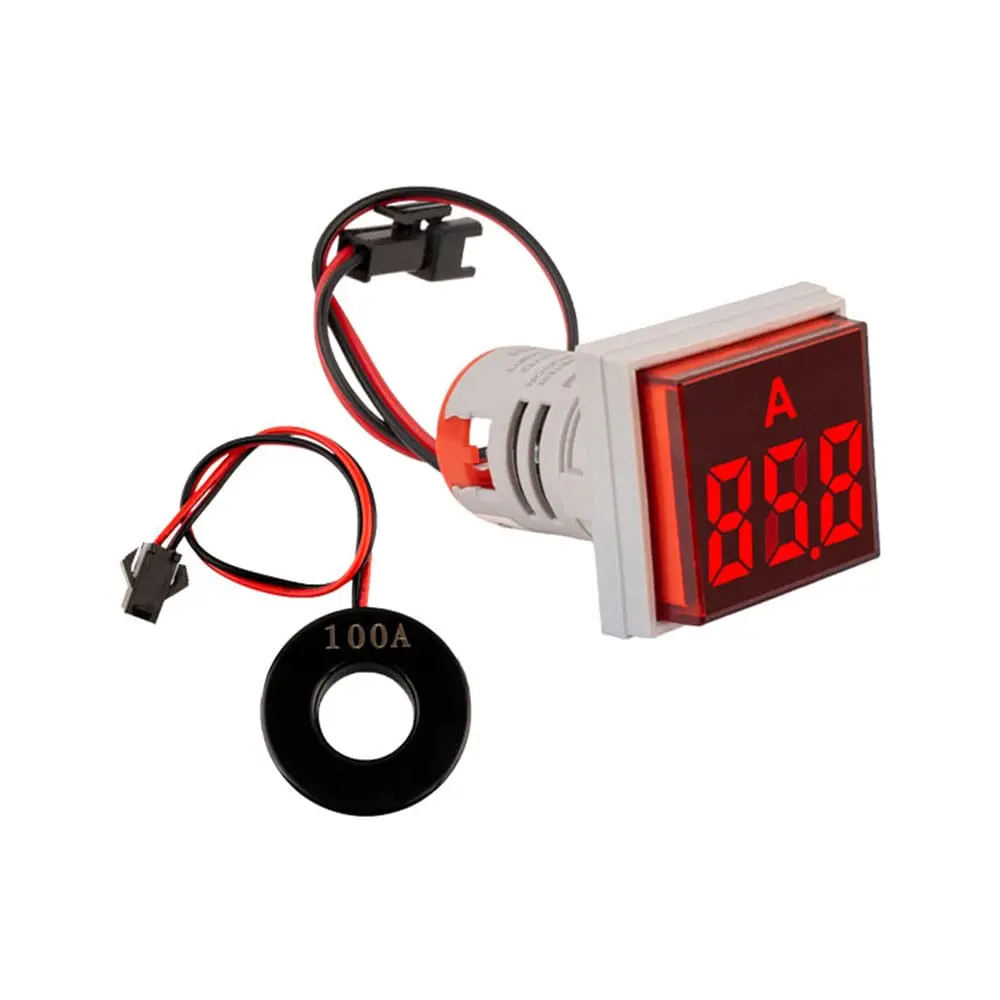

چراغ سیگنال آمپرمتر شیوا امواج AMYTچراغ سیگنال آمپرمتر شیوا امواج مدل AMYT یک محصول ترکیبی نوآورانه است که اندازهگیری دقیق جریان الکتریکی را با سیگنالدهی بصری در یک المان واحد ادغام کرده است. این آمپرمتر با چراغ سیگنال، قابلیت نمایش دیجیتال جریان روی نمایشگر LED سه رقمی و همچنین نشان دادن وضعیت جریان از طریق چراغ رنگی را دارد و راهکار ایدهآل برای تابلوهای برق هوشمند محسوب میشود.
معرفی چراغ سیگنال آمپرمتر شیوا امواج AMYT
چراغ سیگنال آمپرمتر شیوا امواج مدل AMYT یکی از محصولات پیشرفته و منحصربهفرد در صنعت تجهیزات برق ایران است که دو عملکرد حیاتی اندازهگیری جریان و سیگنالدهی بصری را در یک دستگاه واحد ارائه میدهد. این آمپرمتر با چراغ سیگنال با ترکیب نمایشگر دیجیتال LED و المان نشانگر رنگی، امکان مانیتورینگ دقیق و سریع وضعیت جریان شبکه را برای اپراتورها فراهم میکند.
شرکت شیوا امواج با درک نیازهای صنایع مدرن، این نمایشگر جریان دیجیتال LED را طوری طراحی کرده که هم اطلاعات عددی دقیق جریان را نمایش دهد و هم از طریق تغییر رنگ چراغ، وضعیت شبکه را بهصورت بصری و در یک نگاه به اپراتور اطلاع دهد. این قابلیت بهویژه در محیطهای صنعتی که اپراتورها باید وضعیت چندین دستگاه را بهطور همزمان کنترل کنند، بسیار ارزشمند است.
مدل AMYT با قطر استاندارد 22 میلیمتر و طراحی فشرده، میتواند بهراحتی در تابلوهای برق و پنلهای کنترل نصب شود. این چراغ هشدار جریان صنعتی دارای حدود هشدار قابل تنظیم است که میتوان برای هر کاربرد خاص، محدوده جریان ایمن را تعریف کرد و در صورت خروج از این محدوده، رنگ چراغ تغییر میکند.
ویژگیهای فنی آمپرمتر با چراغ سیگنال
این آمپرمتر نشانگر دار دارای مشخصات فنی پیشرفتهای است که آن را برای کاربردهای حرفهای مناسب میسازد. نمایشگر LED سه رقمی با ارقام 10 میلیمتری، خوانایی عالی از فاصلههای مختلف را تضمین میکند. دقت اندازهگیری ±1% و محدوده اندازهگیری 0 تا 999 آمپر (با استفاده از CT)، این دستگاه را برای اکثر کاربردهای صنعتی و تجاری مناسب میسازد.
چراغ سیگنال آمپرمتر شیوا امواج AMYT از LED های پرقدرت SMD استفاده میکند که نور روشن و یکنواختی تولید میکنند. بخش چراغ سیگنال این محصول میتواند در سه رنگ قرمز، زرد و سبز کار کند که هر رنگ میتواند نمایانگر یک بازه جریان خاص باشد. بهعنوان مثال، میتوان تنظیم کرد که در جریان زیر 5 آمپر چراغ قرمز (هشدار جریان پایین)، در بازه 5 تا 10 آمپر چراغ زرد (آمادهباش) و در جریان بالای 10 آمپر چراغ سبز (نرمال) روشن شود.
قطر بیرونی این نمایشگر جریان دیجیتال LED حدود 48 میلیمتر و قطر سوراخ نصب 45 میلیمتر است. عمق نصب از پشت پنل تقریباً 70 میلیمتر میباشد. بدنه این آمپرمتر با چراغ سیگنال از پلاستیک ABS با کیفیت بالا ساخته شده که مقاومت خوبی در برابر حرارت، رطوبت و ضربه دارد.
مصرف برق کل دستگاه (شامل نمایشگر و چراغ) کمتر از 2 وات است که برای کار مداوم بسیار اقتصادی محسوب میشود. دمای کاری این چراغ هشدار جریان صنعتی بین -10 تا +50 درجه سانتیگراد است که برای اکثر محیطهای صنعتی ایران مناسب است.
کاربردهای نمایشگر جریان دیجیتال LED
چراغ سیگنال آمپرمتر شیوا امواج در صنایع مختلف کاربردهای متنوعی دارد. تابلوهای برق اصلی ساختمانهای تجاری و مسکونی، پنلهای کنترل ماشینآلات تولیدی، سیستمهای تولید برق (ژنراتورها و UPS ها)، ایستگاههای پمپاژ و تصفیه آب، و خطوط تولید اتوماتیک از جمله این کاربردها هستند.
در صنایع پتروشیمی و پالایشگاهی که نظارت مداوم بر پارامترهای برق حیاتی است، این آمپرمتر نشانگر دار به اپراتورها کمک میکند تا با یک نگاه سریع، وضعیت کلی جریان را ارزیابی کنند. تغییر رنگ چراغ از سبز به زرد یا قرمز، هشداری فوری برای بررسی دقیقتر وضعیت است.
در مراکز داده و اتاقهای سرور که پایداری جریان برای حفاظت از تجهیزات حساس الکترونیکی بسیار مهم است، این نمایشگر جریان دیجیتال LED میتواند بهعنوان بخشی از سیستم مانیتورینگ استفاده شود. همچنین در سیستمهای انرژی تجدیدپذیر مانند پنلهای خورشیدی، این دستگاه برای نظارت بر جریان خروجی اینورترها کاربرد دارد.
مزایای استفاده از چراغ هشدار جریان صنعتی
استفاده از چراغ سیگنال آمپرمتر شیوا امواج AMYT مزایای قابلتوجهی نسبت به استفاده جداگانه از آمپرمتر و چراغ سیگنال دارد.
مانیتورینگ بصری و دقیق همزمان
مهمترین مزیت این آمپرمتر با چراغ سیگنال، امکان دریافت اطلاعات در دو سطح است. نمایشگر دیجیتال، عدد دقیق جریان را نشان میدهد که برای تنظیمات دقیق و عیبیابی ضروری است. همزمان، چراغ رنگی وضعیت کلی را بهصورت بصری نمایش میدهد که برای نظارت سریع و از فاصله دور بسیار مفید است.
این ترکیب باعث میشود که اپراتورها بتوانند از فاصلهای دور، با دیدن رنگ چراغ، بفهمند که آیا سیستم در وضعیت نرمال است یا نیاز به توجه دارد. اگر چراغ قرمز باشد، اپراتور میداند که باید به پنل نزدیک شده و عدد دقیق جریان را بررسی کند.
در محیطهای صنعتی بزرگ که دهها یا صدها نقطه باید مانیتور شوند، این قابلیت چراغ هشدار جریان صنعتی به کاهش چشمگیر زمان نظارت کمک میکند. اپراتور میتواند با یک بازدید سریع، تمام نقاط دارای مشکل را شناسایی کند.
صرفهجویی در فضا و هزینه
یکی دیگر از مزایای مهم این آمپرمتر نشانگر دار، یکپارچهسازی دو عملکرد در یک المان است. بهجای نصب یک آمپرمتر و یک چراغ سیگنال جداگانه که دو سوراخ روی پنل، دو برگه سیمکشی و دو دستگاه جداگانه نیاز دارد، فقط یک دستگاه کافی است.
این ویژگی چراغ سیگنال آمپرمتر شیوا امواج نهتنها فضای ارزشمند پنل تابلو را صرفهجویی میکند، بلکه هزینه خرید، نصب و سیمکشی را نیز کاهش میدهد. در پروژههای بزرگ با دهها نقطه اندازهگیری، این صرفهجویی میتواند بسیار قابلتوجه باشد.
علاوه بر این، نگهداری سادهتر میشود زیرا فقط یک دستگاه برای نگهداری و کالیبراسیون وجود دارد. همچنین سیمکشی کمتر، احتمال خطا و اشکال را نیز کاهش میدهد.
راهنمای نصب و راهاندازی آمپرمتر نشانگر دار
نصب و راهاندازی صحیح این نمایشگر جریان دیجیتال LED برای بهرهبرداری بهینه ضروری است.
ابعاد و مشخصات نصب
چراغ سیگنال آمپرمتر شیوا امواج AMYT برای نصب در سوراخ مربعی 45×45 میلیمتری یا گرد با قطر 45 میلیمتر طراحی شده است. ابعاد بیرونی دستگاه 48×48 میلیمتر (یا قطر 48mm برای نسخه گرد) است. برای ایجاد سوراخ میتوانید از مته فلز، سوراخکن هیدرولیک یا دستگاه CNC استفاده کنید.
عمق نصب از پشت پنل حدود 70 میلیمتر است که باید این فضا را در طراحی تابلو در نظر بگیرید. همچنین برای دسترسی راحت به ترمینالهای اتصال، حداقل 10 سانتیمتر فضای کاری در پشت پنل توصیه میشود.
دستگاه با استفاده از گیرههای فنری یا مهره پلاستیکی (بسته به مدل) از پشت پنل محکم میشود. برای نصب، ابتدا دستگاه را از جلوی پنل وارد سوراخ کرده و سپس گیرهها یا مهره را از پشت نصب کنید تا دستگاه در جای خود قفل شود.
نحوه تنظیم حدود هشدار
یکی از قابلیتهای کلیدی این آمپرمتر با چراغ سیگنال، امکان تنظیم حدود هشدار است. در پشت دستگاه یا از طریق دکمههای روی بدنه (بسته به مدل)، میتوانید دو یا سه حد آستانه را تعریف کنید.
بهعنوان مثال، برای مدار 10 آمپری میتوانید تنظیم کنید که در جریان زیر 8 آمپر، چراغ قرمز روشن شود (نشاندهنده جریان پایین خطرناک). در بازه 8 تا 9 آمپر، چراغ زرد روشن شود (هشدار جریان پایین). و در جریان بالای 9 آمپر، چراغ سبز روشن باشد (وضعیت نرمال). اگر جریان از 10 آمپر فراتر رود، دوباره چراغ به قرمز تغییر میکند (هشدار جریان بالا).
برای تنظیم این حدود، معمولاً باید وارد منوی تنظیمات شوید و اعداد مورد نظر را وارد کنید. دستورالعمل دقیق در راهنمای محصول آمده است. پس از تنظیم اولیه، دستگاه بهطور خودکار عمل میکند و نیازی به دخالت مجدد نیست.
این قابلیت باعث میشود که چراغ هشدار جریان صنعتی AMYT برای کاربردهای مختلف با محدودههای جریان متفاوت قابل استفاده باشد و کاربر میتواند آن را برای نیاز خاص خود شخصیسازی کند.
مقایسه AMYT با محصولات مشابه
چراغ سیگنال آمپرمتر شیوا امواج در مقایسه با سایر راهکارهای موجود در بازار، مزیتهای منحصربهفردی دارد.
در مقایسه با استفاده از یک آمپرمتر معمولی و یک چراغ سیگنال جداگانه، این آمپرمتر نشانگر دار هزینه کلی کمتر، نصب سادهتر، فضای کمتر و یکپارچگی بیشتری دارد. همچنین سیمکشی سادهتر و احتمال خطای کمتری در نصب وجود دارد.
در مقایسه با نمایشگرهای پیچیده چندمنظوره (Multifunction Meters)، این محصول با قیمت بهمراتب کمتر، قابلیتهای ضروری را ارائه میدهد. اگر فقط نیاز به مانیتورینگ جریان دارید، هزینه برای یک دستگاه چندمنظوره توجیه ندارد.
در مقایسه با برندهای خارجی، این نمایشگر جریان دیجیتال LED با قیمت حدود 50 درصد کمتر، کیفیت مناسبی ارائه میدهد. پشتیبانی فنی فارسیزبان، دسترسی سریع به قطعات یدکی و عدم نیاز به واردات نیز از مزایای استفاده از محصول ایرانی است.
سوالات متداول درباره چراغ سیگنال آمپرمتر
۱. آیا میتوان نسبت CT را تنظیم کرد؟
بله، در مدل AMYT، میتوانید نسبت ترانس جریان (CT) را از طریق منوی تنظیمات وارد کنید. مثلاً اگر از CT با نسبت 100/5 استفاده میکنید، عدد 100 را وارد کنید تا دستگاه جریان اولیه را بهدرستی نمایش دهد.
۲. آیا این دستگاه برای مدارهای سهفاز مناسب است؟
این چراغ سیگنال آمپرمتر برای اندازهگیری جریان یک فاز طراحی شده است. برای مدارهای سهفاز، میتوانید جریان هر فاز را جداگانه مانیتور کنید. برای مانیتورینگ همزمان هر سه فاز، نیاز به سه دستگاه خواهید داشت.
۳. دقت اندازهگیری این آمپرمتر چقدر است؟
دقت اندازهگیری این آمپرمتر با چراغ سیگنال ±1% است. بهعنوان مثال، اگر جریان واقعی 10 آمپر باشد، دستگاه عددی بین 9.9 تا 10.1 آمپر را نمایش میدهد. این دقت برای اکثر کاربردهای صنعتی کاملاً کافی است.
۴. آیا مصرف برق دستگاه زیاد است؟
خیر، مصرف برق این نمایشگر جریان دیجیتال LED بسیار کم است (کمتر از 2 وات). حتی با کار شبانهروزی، هزینه برق ناچیزی خواهد داشت. همچنین دستگاه تولید حرارت بسیار کمی دارد و نیازی به سیستم خنککننده ندارد.
