چراغ سیگنال ولت آمپر متر JBH گرد | کد DI 22-VA-R

معرفی چراغ سیگنال ولت آمپر متر JBH

چراغ سیگنال ولت آمپر متر JBH با کد محصول DI 22-VA-R یک نوآوری برجسته در صنعت قطعات تابلو برق است که شما می‌توانید با استفاده از آن هم ولتاژ و هم جریان شبکه را به صورت همزمان و در یک نمایشگر کنترل کنید. این محصول برای مهندسان، طراحان تابلو و اپراتورهایی طراحی شده که به دنبال راهکاری هوشمند برای کاهش تعداد ابزار و بهینه‌سازی فضای تابلو هستند.

برند JBH به عنوان یکی از تولیدکنندگان معتبر تجهیزات الکتریکی صنعتی، این ولت آمپر متر JBH را با استفاده از فناوری‌های نوین و مواد باکیفیت تولید کرده است. مهندسان برق این محصول را برای پروژه‌های صنعتی، تجاری و تاسیساتی که نیاز به مانیتورینگ دقیق و مداوم دو پارامتر اصلی برق دارند انتخاب می‌کنند.

با استفاده از این نمایشگر ولتاژ و جریان، شما نه تنها فضای تابلو را صرفه‌جویی می‌کنید، بلکه هزینه خرید دو دستگاه جداگانه و زمان نصب را نیز کاهش می‌دهید. این چراغ سیگنال قطر 22 با طراحی فشرده و عملکرد ترکیبی، راهکاری اقتصادی و کارآمد برای تابلوهای مدرن است.

ویژگی‌های منحصربه‌فرد ولت آمپر متر JBH

نمایش همزمان ولتاژ و جریان

مهم‌ترین ویژگی این سیگنال لامپ دیجیتال تابلو امکان نمایش همزمان ولتاژ و جریان در یک نمایشگر است. شما می‌توانید با یک نگاه هر دو پارامتر را کنترل کنید. نمایشگر به صورت متناوب یا ثابت (بسته به تنظیمات) ولتاژ و آمپر را نشان می‌دهد.

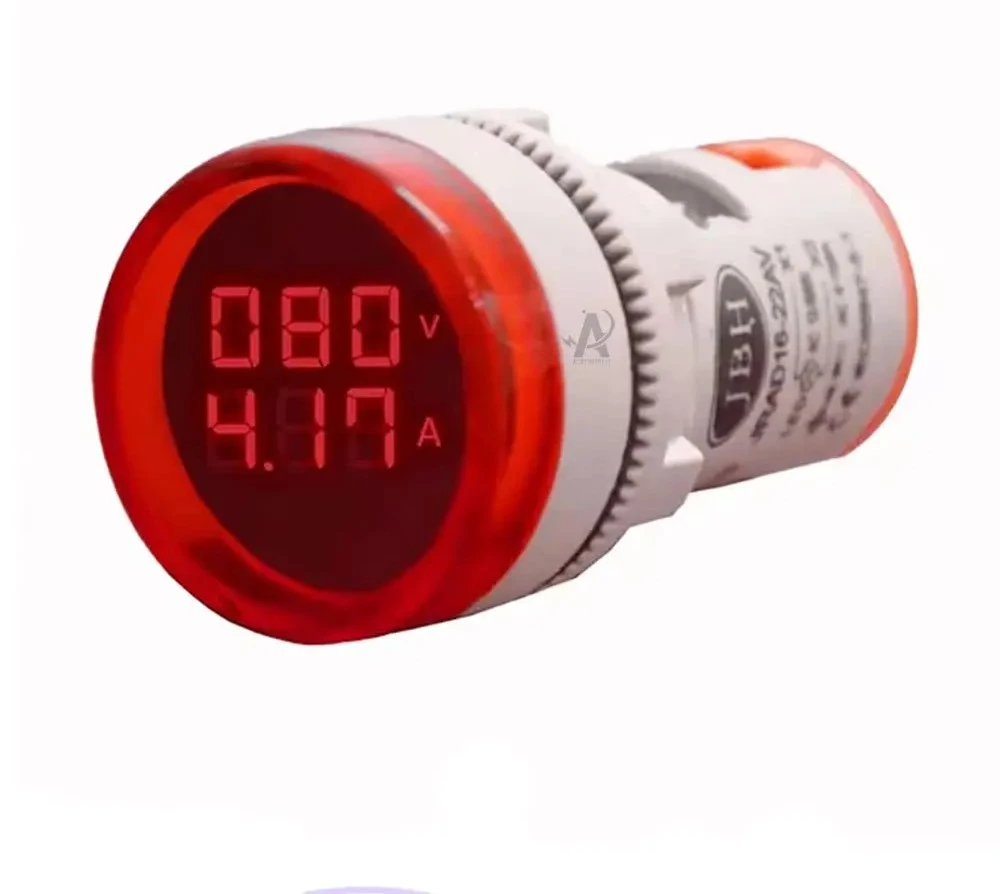

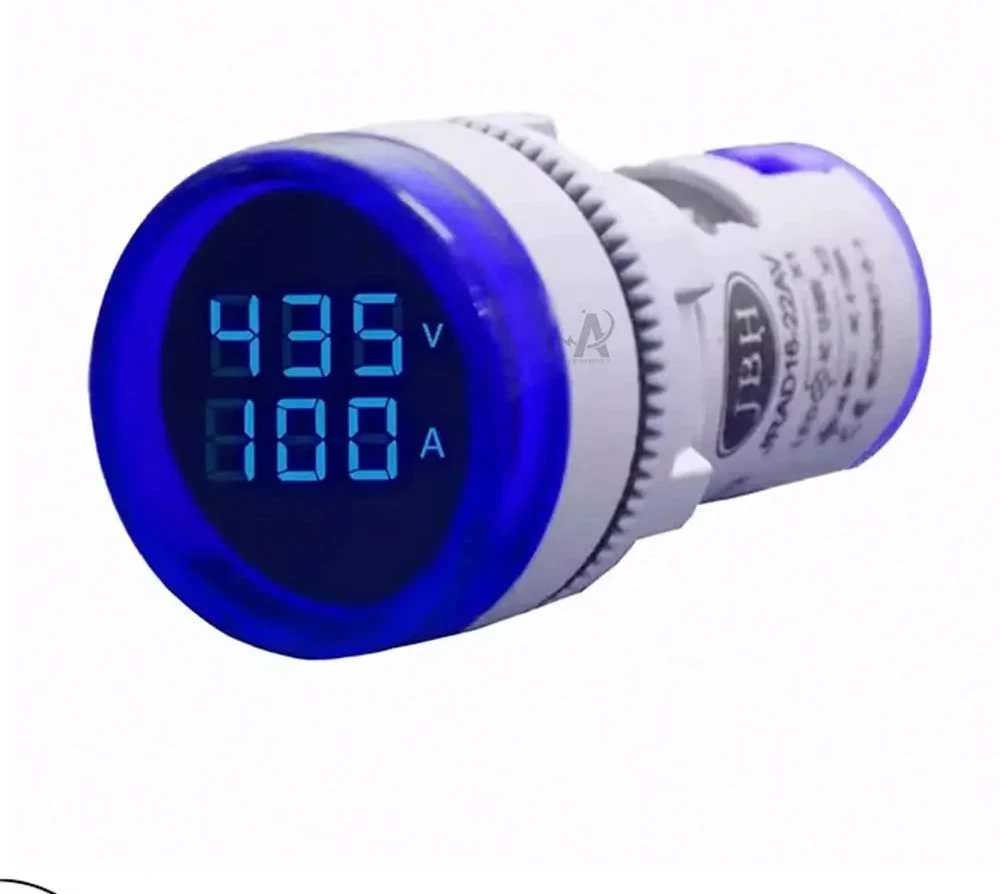

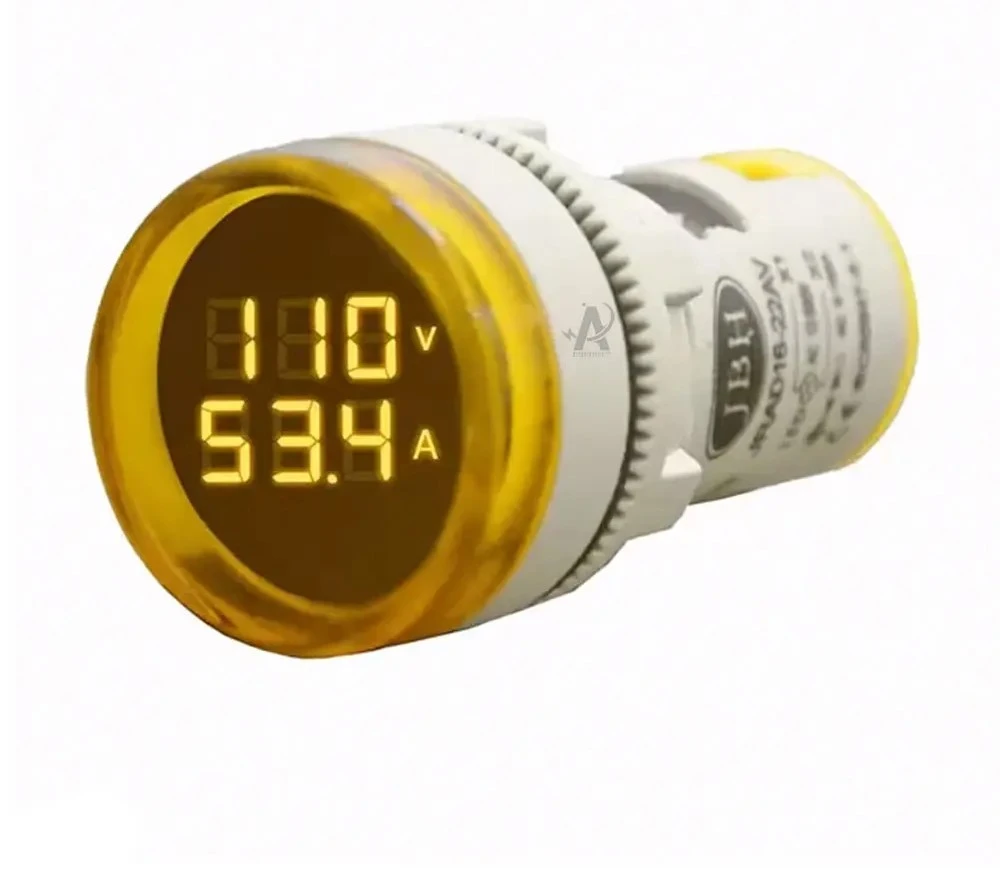

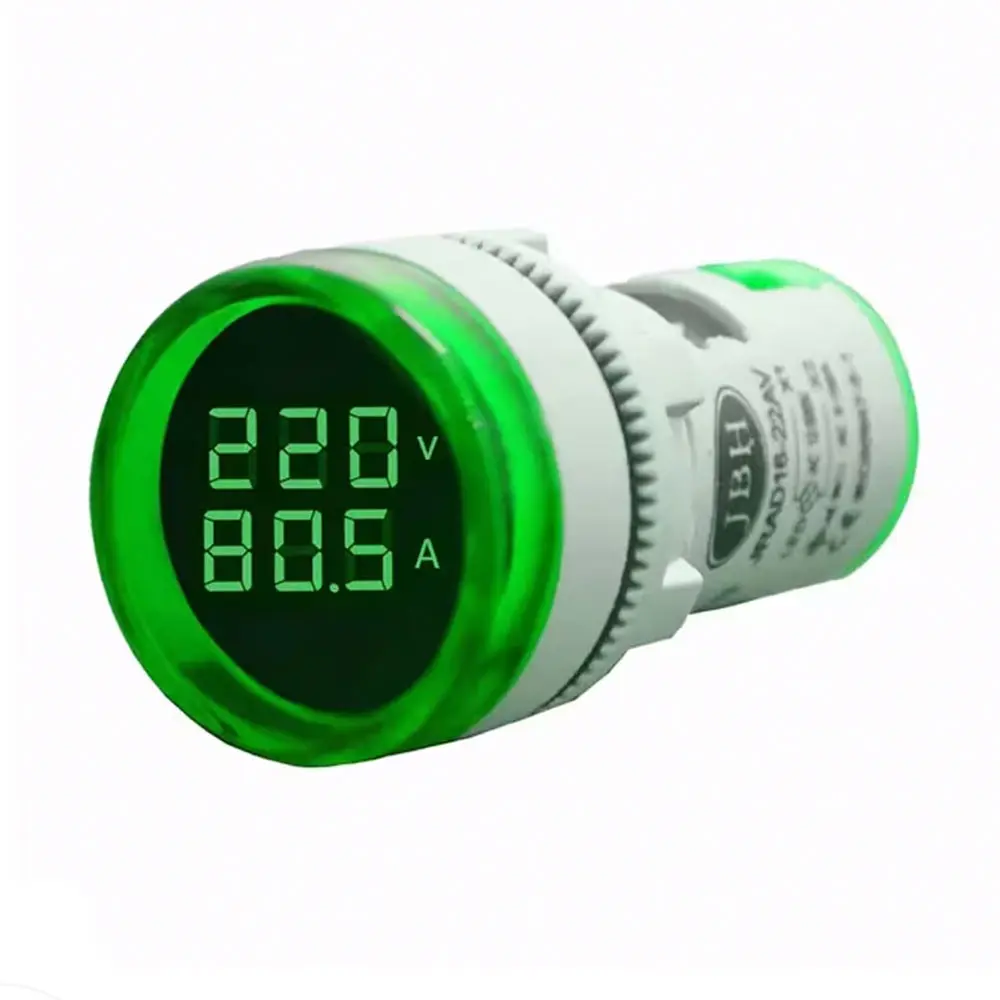

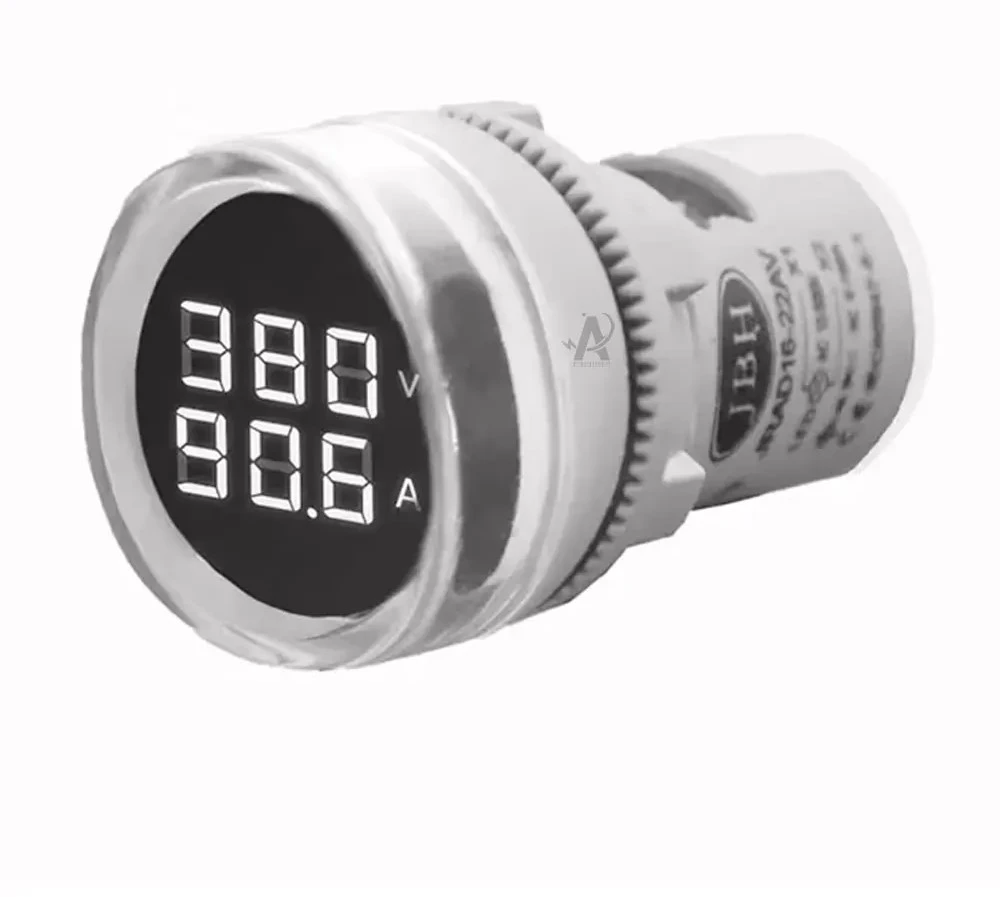

نمایشگر دیجیتال LED دو رنگ

این چراغ سیگنال ولت آمپر متر مجهز به نمایشگر LED دو رنگ است که معمولاً ولتاژ را با رنگ قرمز و جریان را با رنگ سبز (یا آبی) نمایش می‌دهد. این تفکیک رنگی به شما کمک می‌کند تا به سرعت تشخیص دهید کدام پارامتر در حال نمایش است.

طراحی فشرده قطر 22 میلیمتر

با وجود قابلیت نمایش دو پارامتر، این دستگاه همچنان قطر استاندارد 22 میلیمتر را دارد. شما می‌توانید آن را در سوراخ‌های استاندارد تابلو نصب کنید و فضای قابل توجهی را نسبت به نصب دو دستگاه جداگانه صرفه‌جویی کنید.

دقت بالا و قابلیت اطمینان

ولت آمپر متر JBH با دقت ±1% در اندازه‌گیری ولتاژ و ±1.5% در اندازه‌گیری جریان، نتایج قابل اعتمادی ارائه می‌دهد. این دقت برای نظارت بر سیستم‌های صنعتی و تشخیص به موقع مشکلات کاملاً مناسب است.

مشخصات فنی نمایشگر ولتاژ و جریان

این چراغ سیگنال قطر 22 با مشخصات فنی زیر عرضه می‌شود:

 اندازه‌گیری ولتاژ:

• دامنه اندازه‌گیری: 80V - 500V AC
• دقت: ±1% FS
• فرکانس: 50/60 Hz

 اندازه‌گیری جریان:

• دامنه اندازه‌گیری: 0.1A - 100A AC
• دقت: ±1.5% FS
• اتصال: از طریق ترانس جریان (CT)

 فیزیکی:

• قطر نصب: 22 میلیمتر
• شکل: گرد
• عمق نصب: حدود 60mm
• نوع نمایشگر: LED دیجیتال دو رنگ
• تعداد رقم نمایشگر: 3 رقم

 محیطی:

• دمای کاری: -10°C تا +50°C
• رطوبت نسبی: تا 90% بدون تقطیر
• درجه حفاظت جلو: IP65
• درجه حفاظت عقب: IP20

 الکتریکی:

• مصرف برق: کمتر از 4VA
• ولتاژ تغذیه: مستقیم از شبکه AC

کاربران با خرید این چراغ سیگنال ولت آمپر متر به تمام این امکانات پیشرفته دسترسی خواهند داشت.

مزایای استفاده از چراغ سیگنال قطر 22 ترکیبی

صرفه‌جویی در فضای تابلو: با استفاده از این نمایشگر ولتاژ و جریان ترکیبی، شما نیازی به نصب دو دستگاه جداگانه ندارید. این امر فضای ارزشمند تابلو را آزاد می‌کند که می‌توانید برای نصب تجهیزات دیگر استفاده کنید.

کاهش هزینه: خرید یک دستگاه ترکیبی به جای دو دستگاه جداگانه، هزینه را تا 30-40% کاهش می‌دهد. همچنین هزینه نصب و سیم‌کشی نیز کمتر می‌شود.

سرعت بالا در کنترل: اپراتورها می‌توانند با یک نگاه هر دو پارامتر را بررسی کنند، که سرعت تصمیم‌گیری را افزایش می‌دهد. این ویژگی در شرایط اضطراری بسیار ارزشمند است.

نصب و سیم‌کشی ساده‌تر: به جای سیم‌کشی برای دو دستگاه، فقط یک بار نصب و اتصال انجام می‌شود که زمان و هزینه نصب را کاهش می‌دهد.

ظاهر تمیز و حرفه‌ای: تابلوهایی که از این سیگنال لامپ دیجیتال تابلو استفاده می‌کنند، ظاهری منظم‌تر و حرفه‌ای‌تر دارند.

مقاومت در محیط صنعتی: این ولت آمپر متر JBH با بدنه مقاوم و درجه حفاظت مناسب، در محیط‌های صنعتی سخت به خوبی کار می‌کند.

کاربردهای سیگنال لامپ دیجیتال تابلو

در تابلوهای فرمان ماشین‌آلات

مهندسان این چراغ سیگنال ولت آمپر متر را روی پانل فرمان ماشین‌آلات CNC، پرس‌ها، دستگاه‌های جوش و سایر تجهیزات تولید نصب می‌کنند. اپراتور ماشین همزمان ولتاژ تغذیه و جریان مصرفی را کنترل می‌کند و از عملکرد صحیح دستگاه اطمینان حاصل می‌کند.

تابلوهای اصلی توزیع برق

در تابلوهای توزیع اصلی کارخانه‌ها و ساختمان‌های بزرگ، شما می‌توانید این نمایشگر ولتاژ و جریان را برای نظارت بر هر فاز به صورت جداگانه نصب کنید. این کار به مهندسان کمک می‌کند تا توزیع بار را بهینه کنند.

پمپ‌خانه‌ها و سیستم‌های پمپاژ

تکنسین‌های تاسیسات از این چراغ سیگنال قطر 22 برای کنترل پمپ‌های آب، فاضلاب و سیستم‌های آبیاری استفاده می‌کنند. نمایش همزمان ولتاژ و جریان به آن‌ها کمک می‌کند تا مشکلات مکانیکی یا الکتریکی پمپ را سریع تشخیص دهند.

سیستم‌های برق اضطراری و ژنراتورها

در سیستم‌های برق اضطراری، UPS و ژنراتورها، این ولت آمپر متر JBH به اپراتورها کمک می‌کند تا وضعیت تولید برق و بار مصرفی را همزمان رصد کنند.

صنایع تولیدی و خطوط مونتاژ

در خطوط تولید که از تعداد زیادی موتور و دستگاه برقی استفاده می‌کنند، این نمایشگرهای ترکیبی به مهندسان کمک می‌کنند تا مصرف برق هر بخش را کنترل و بهینه کنند.

راهنمای نصب و اتصال چراغ نشانگر ولتاژ و آمپر

مرحله 1: آماده‌سازی سوراخ نصب

یک سوراخ با قطر دقیق 22 میلیمتر در محل مورد نظر روی تابلو ایجاد کنید. لبه‌های سوراخ را صاف کنید تا بدنه دستگاه آسیب نبیند.

مرحله 2: قرار دادن دستگاه

چراغ سیگنال ولت آمپر متر را از جلوی تابلو وارد سوراخ کنید. مهره یا حلقه پشتی را از پشت تابلو محکم کنید تا دستگاه به طور ایمن ثابت شود.

مرحله 3: اتصال ولتاژ

دو ترمینال برای اتصال ولتاژ وجود دارد. شما باید این ترمینال‌ها را به فاز و نول (یا دو فاز) شبکه وصل کنید. این اتصال هم برای تغذیه دستگاه و هم برای اندازه‌گیری ولتاژ استفاده می‌شود.

مرحله 4: اتصال ترانس جریان (CT)

برای اندازه‌گیری جریان، باید از یک ترانس جریان (CT) استفاده کنید. سیم فازی که می‌خواهید جریان آن را اندازه بگیرید را از داخل CT عبور دهید. سپس خروجی CT را به ترمینال‌های مخصوص جریان در پشت دستگاه وصل کنید. معمولاً CT های با نسبت 100/5 یا 50/5 استفاده می‌شوند.

مرحله 5: تنظیمات و کالیبراسیون

برخی مدل‌ها نیاز به تنظیم نسبت CT دارند. طبق دستورالعمل سازنده، نسبت CT را در دستگاه تنظیم کنید تا جریان را دقیق نمایش دهد.

مرحله 6: تست عملکرد

برق تابلو را وصل کنید. نمایشگر باید روشن شود و ولتاژ و جریان را نشان دهد. صحت اندازه‌گیری را با یک ولت‌آمپرمتر مرجع بررسی کنید.

نکات ایمنی مهم:

• همیشه قبل از نصب، برق تابلو را قطع کنید.
• از ابزارهای عایق‌دار استفاده کنید.
• CT را هرگز در حالت باز (بدون اتصال یا بار) رها نکنید.
• اتصالات را محکم و استاندارد انجام دهید.

چرا چراغ سیگنال ولت آمپر متر JBH را انتخاب کنیم؟

شما با انتخاب این محصول، یک راهکار هوشمند، اقتصادی و حرفه‌ای را برای مانیتورینگ پارامترهای برق انتخاب می‌کنید. چراغ سیگنال ولت آمپر متر JBH با ترکیب دو عملکرد در یک دستگاه، طراحی فشرده، دقت بالا و کیفیت ساخت مناسب، انتخابی ایده‌آل برای مهندسان و طراحان تابلو است.

این محصول با گارانتی معتبر و پشتیبانی فنی کامل عرضه می‌شود. تیم فنی ما آماده است تا در مورد انتخاب CT مناسب، نصب و راه‌اندازی به شما مشاوره دهد.

اگر به دنبال راهکاری کارآمد برای صرفه‌جویی در فضا، هزینه و زمان نصب هستید، ولت آمپر متر JBH کد DI 22-VA-R گزینه‌ای عالی و هوشمندانه خواهد بود.

بخش سوالات متداول:

1. چگونه این دستگاه هم ولتاژ و هم جریان را اندازه می‌گیرد؟

این چراغ سیگنال ولت آمپر متر ولتاژ را مستقیماً از شبکه می‌گیرد و برای اندازه‌گیری جریان از یک ترانس جریان (CT) استفاده می‌کند. CT را باید روی سیم فاز نصب کنید و خروجی آن را به دستگاه وصل کنید.

2. آیا می‌توانم برای هر سه فاز از این دستگاه استفاده کنم؟

بله، برای سیستم‌های سه‌فاز می‌توانید سه عدد از این نمایشگر ولتاژ و جریان را نصب کنید - هر کدام برای یک فاز. هر دستگاه ولتاژ و جریان یک فاز را نمایش می‌دهد.

3. چه نوع ترانس جریان (CT) نیاز است؟

معمولاً از CT های با نسبت 100/5 یا 50/5 استفاده می‌شود. بسته به میزان جریان مصرفی سیستم شما، باید CT مناسب را انتخاب کنید. مشاوره با تیم فنی ما توصیه می‌شود.

4. آیا این دستگاه برای ولتاژ DC هم کار می‌کند؟

خیر، این مدل فقط برای سیستم‌های AC طراحی شده است. برای سیستم‌های DC باید از مدل‌های مخصوص DC استفاده کنید.

5. گارانتی این محصول چگونه است؟

تمام محصولات اورجینال JBH با گارانتی 12 ماهه شرکتی عرضه می‌شوند. حتماً از فروشندگان معتبر خرید کنید و کارت گارانتی را دریافت کنید.
