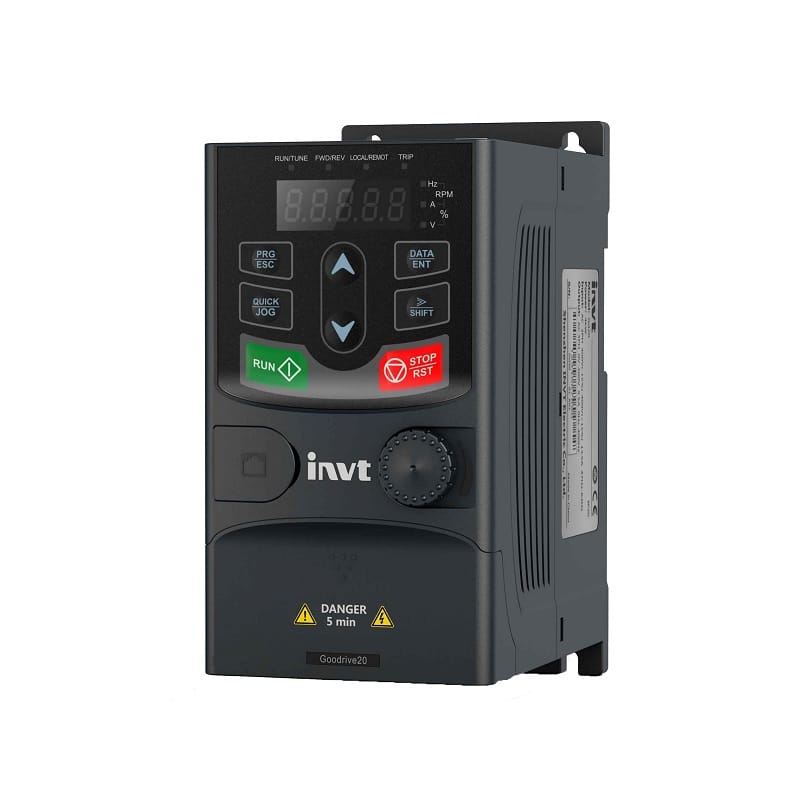

اینورتر اینوت GD20-0R4G-S2 (۰.۴ کیلووات سه فاز ۲۲۰ ولت) با گارانتیاینورتر اینوت مدل GD20-0R4G-S2 با توان ۰.۴ کیلووات و ولتاژ ۲۲۰ ولت سه فاز، یک درایو فرکانس متغیر جمعوجور و اقتصادی برای کنترل دور موتورهای سه فاز کوچک است. این دستگاه با قابلیت نصب روی ریل DIN و طراحی کمحجم، گزینهای ایدهآل برای کاربردهای صنعتی سبک مانند تسمه نقالههای کوچک، پمپها و فنها است. همراه با گارانتی اصالت کالا و سلامت ارسال از بازرگانی عظیمزاده.
اینورتر اینوت GD20-0R4G-S2 (۰.۴ کیلووات سه فاز ۲۲۰ ولت)؛ درایو فشرده و اقتصادی برای صنایع سبک
آیا به دنبال یک درایو فرکانس متغیر ساده، جمعوجور و مقرونبهصرفه برای کنترل دور یک موتور سه فاز کوچک هستید؟ اینورتر اینوت مدل GD20-0R4G-S2 با توان ۰.۴ کیلووات و ولتاژ خروجی سه فاز ۲۲۰ ولت، دقیقاً همان چیزی است که نیاز دارید. این دستگاه از سری اقتصادی GD20 اینوت، یک راهحل ایدهآل برای کاربردهای صنعتی سبک مانند تسمه نقالههای کوچک، پمپهای سیرکولاسیون، فنهای تهویه و دستگاههای بستهبندی ساده است. طراحی کمحجم و قابلیت نصب روی ریل DIN، نصب آن را در تابلوهای برق جمعوجور بسیار آسان کرده است. تمام محصولات بازرگانی عظیمزاده شامل گارانتی اصالت کالا و سلامت ارسال هستند.
مشخصات فنی اینورتر اینوت GD20-0R4G-S2
جدول زیر جزئیات کامل فنی این درایو ۰.۴ کیلوواتی را نشان میدهد.
| مشخصه | مقدار / توضیح |
|---|---|
| برند | اینوت (INVT) |
| سری | GD20 (سری اقتصادی) |
| کد فنی | GD20-0R4G-S2 |
| نوع کاربری | سبک (Light Duty) – مناسب برای کاربردهای عمومی |
| فاز ورودی | تک فاز / سه فاز (بسته به مدل – این مدل S2 معمولاً تک فاز ۲۲۰ ولت ورودی دارد) |
| فاز خروجی | سه فاز (Three Phase) |
| ولتاژ ورودی | ۲۰۰ تا ۲۴۰ ولت AC |
| ولتاژ خروجی | ۲۰۰ تا ۲۴۰ ولت AC (سه فاز) |
| جریان خروجی نامی | ۲.۵ آمپر |
| توان خروجی نامی | ۰.۴ کیلووات / ۴۰۰ وات (۰.۵ اسب بخار) |
| بازه فرکانس خروجی | ۰ تا ۴۰۰ هرتز |
| حالت کنترل | کنترل اسکالر (V/F) |
| ظرفیت اضافه بار | ۱۵۰٪ جریان نامی به مدت ۶۰ ثانیه |
| مقاومت ترمز | ترمینال اتصال مقاومت ترمز خارجی دارد (اختیاری) |
| ورودیهای دیجیتال | ۳ ورودی قابل برنامهریزی |
| ورودیهای آنالوگ | ۱ ورودی (۰-۱۰ ولت / ۰-۲۰ میلیآمپر) |
| خروجی دیجیتال | ۱ خروجی (ستاره باز) |
| خروجی رلهای | ۱ خروجی رله (۲۵۰ ولت AC / ۳ آمپر) |
| پروتکل ارتباطی | مدباس RTU (RS485) |
| دمای کاری مجاز | ۱۰- تا ۴۰ درجه سانتیگراد |
| درجه حفاظت (IP) | IP20 |
| روش نصب | دیواری یا روی ریل DIN (با کلیپس مخصوص) |
| ابعاد (عرض × ارتفاع × عمق) | ۶۸ × ۱۲۸ × ۱۱۲ میلیمتر (تقریبی) |
| وزن | حدود ۰.۸ کیلوگرم |
مهمترین مزایا (نقاط قوت)
- طراحی جمعوجور و کمحجم: با ابعاد کوچک و وزن حدود ۰.۸ کیلوگرم، فضای بسیار کمی در تابلو برق اشغال میکند. ایدهآل برای پروژههای با فضای محدود.
- قابلیت نصب روی ریل DIN (DIN Rail): نصب سریع و آسان بدون نیاز به پیچ و مهرههای متعدد. استاندارد در تابلوهای صنعتی مدرن.
- اقتصادی و مقرونبهصرفه: قیمت مناسب در مقایسه با سریهای پیشرفتهتر (مانند GD27)، انتخابی عالی برای کاربردهایی که نیاز به کنترل برداری پیشرفته ندارند.
- راهاندازی نرم (Soft Start) و افزایش طول عمر تجهیزات: حذف جریان هجومی و ضربه مکانیکی به موتور و تجهیزات متصل (تسمه، گیربکس).
- صرفهجویی در مصرف انرژی: در کاربردهای پمپ و فن، با کاهش دور موتور، مصرف برق به میزان قابل توجهی کاهش مییابد.
- ارتباط مدباس RS485: قابلیت اتصال به شبکه و کنترل از راه دور با PLC یا HMI.
- حفاظتهای داخلی: مجهز به حفاظت در برابر اضافه جریان، اضافه ولتاژ، کمبود ولتاژ، اتصال کوتاه و داغی بیش از حد.
- گارانتی اصالت کالا و سلامت ارسال: تضمین اصل بودن محصول و رسیدن سالم به دست شما.
محدودیتها و نکات قابل توجه (نقاط ضعف)
- قابلیت اضافه بار محدودتر از سری GD27: این سری برای کاربردهای سبک (Light Duty) طراحی شده است. اگر نیاز به اضافه بار بالا (مثلاً ۱۵۰٪ به مدت طولانیتر) یا گشتاور راهاندازی بالا دارید، سری GD27 (Heavy Duty) گزینه مناسبتری است.
- فاقد کنترل برداری (SVC): این مدل فقط از کنترل اسکالر (V/F) پشتیبانی میکند. برای کاربردهایی که نیاز به کنترل دقیق گشتاور در دورهای پایین دارند، کنترل برداری توصیه میشود که در سری GD27 وجود دارد.
- دمای کاری پایینتر (حداکثر ۴۰ درجه): نسبت به سری GD27 (۵۰ درجه) محدودیت بیشتری دارد. در محیطهای بسیار گرم ممکن است نیاز به تهویه قویتر باشد.
- ورودیها و خروجیهای محدود: تعداد ورودی/خروجیهای آنالوگ و دیجیتال نسبت به سریهای بالاتر کمتر است.
کاربردهای ایدهآل و سناریوهای استفاده
اینورتر اینوت GD20-0R4G-S2 برای طیف گستردهای از کاربردهای صنعتی سبک با توان ۰.۴ کیلووات مناسب است:
- تسمه نقالههای کوچک در خطوط بستهبندی مواد غذایی، دارویی و صنایع دستی.
- پمپهای سیرکولاسیون آب گرم، پمپهای آبنما و استخرهای کوچک.
- فنهای تهویه (Axial Fans) و دمندههای کوچک در سیستمهای خنککاری و هودها.
- دستگاههای بستهبندی حرارتی، پرکنندههای کوچک و دوختهای کیسه.
- میکسرها و همزنهای آزمایشگاهی و صنعتی کوچک.
- دستگاههای صافکاری، پولیش و سنباده نواری کوچک.
مقایسه سری GD20 با سری GD27: تفاوت اصلی در نوع کاربری است. سری GD20 اقتصادی و سبک (Light Duty) با کنترل V/F است و برای کاربردهای عمومی با راهاندازی معمولی مناسب است. در مقابل،اینورتر اینوت GD27-0R4G-S2-B (۰.۴ کیلووات تک فاز به سه فاز) یک درایو فوق سنگین (Heavy Duty) با کنترل برداری (SVC) و قابلیت اضافه بار ۱۵۰٪ به مدت ۶۰ ثانیه است که برای کاربردهای سنگینتر و نیاز به گشتاور بالا در دور پایین طراحی شده است. اگر بودجه محدود و کاربرد شما ساده است، GD20 انتخاب هوشمندانهای است.
پیشنهاد خرید برای مصارف با توان بالاتر: اگر به توان بیشتری (مثلاً ۰.۷۵ کیلووات) در همین سری نیاز دارید،
اینورتر اینوت GD20-0R7G-S2 (۰.۷۵ کیلووات) را بررسی کنید که همان امکانات را با توان بالاتر ارائه میدهد.
نکات حیاتی نصب و نگهداری (راهنمای تکنسین)
نصب صحیح اینورتر برای عملکرد ایمن و طول عمر بالا ضروری است. لطفاً موارد زیر را با دقت رعایت کنید:
- بررسی ولتاژ ورودی و سیمپیچی موتور: اطمینان حاصل کنید که ولتاژ ورودی (۲۲۰ ولت تک فاز یا سه فاز) با مشخصات اینورتر مطابقت دارد. موتور سه فاز شما باید برای ولتاژ ۲۲۰ ولت (اتصال مثلث/Delta) سیمپیچی شده باشد.
- انتخاب کابل مناسب: از کابل استاندارد با سطح مقطع حداقل ۰.۷۵ میلیمتر مربع برای سیمهای قدرت استفاده کنید. طول کابل بین اینورتر و موتور باید کمتر از ۲۰ متر باشد.
- اتصال زمین (ارت) مطمئن: ترمینال PE را به یک سیستم ارت با مقاومت کمتر از ۴ اهم متصل کنید. این کار برای ایمنی و کاهش نویز حیاتی است.
- نصب روی ریل DIN یا دیوار: اگر از ریل DIN استفاده میکنید، کلیپس پشتی را محکم روی ریل قفل کنید. اگر دیواری نصب میکنید، از پیچهای مناسب استفاده کنید.
- تهویه و دمای محیط: اینورتر را در محلی با دمای بین ۱۰- تا +۴۰ درجه سانتیگراد و رطوبت کمتر از ۹۰٪ نصب کنید. اطراف دستگاه را حداقل ۵ سانتیمتر فضای خالی برای جریان هوا نگه دارید.
- تعمیر و نگهداری دورهای: هر سال یکبار، با قطع برق، دستگاه را با هوای فشرده خشک تمیز کنید. اتصالات را از نظر شل بودن بررسی کنید.
تنظیمات اولیه پارامترها:
- P00.01 = 0: فرمان راهاندازی از صفحه کلید.
- P00.03 = 50: تنظیم فرکانس کاری نامی موتور.
- P00.04 = 50: تنظیم حداکثر فرکانس.
- P00.05 = 0: منبع فرکانس مرجع از صفحه کلید (پتانسیومتر داخلی).
- P01.01 = 5 (ثانیه): زمان شتاب (Acceleration Time).
- P01.02 = 5 (ثانیه): زمان ترمز (Deceleration Time).
جمعبندی و توصیه خرید
اینورتر اینوت مدل GD20-0R4G-S2 یک درایو فرکانس متغیر اقتصادی، جمعوجور و قابل اعتماد برای کنترل دور موتورهای سه فاز کوچک است. با طراحی مناسب برای نصب روی ریل DIN، قیمت رقابتی و گارانتی اصالت کالا و سلامت ارسال از بازرگانی عظیمزاده، این محصول انتخابی عالی برای پروژههای صنعتی سبک و کاربردهای عمومی است. برای مشاوره تخصصی و ثبت سفارش با ما تماس بگیرید.
سوالات متداول:
- آیا این اینورتر ورودی تک فاز دارد؟
بله، مدل GD20-0R4G-S2 معمولاً با ورودی تک فاز ۲۲۰ ولت عرضه میشود و خروجی سه فاز ۲۲۰ ولت تولید میکند. برای اطمینان، مشخصات درج شده روی محصول را بررسی کنید. - فرق این مدل با سری GD27 چیست؟
سری GD20 اقتصادی و سبک کار (Light Duty) با کنترل اسکالر (V/F) است و برای کاربردهای عمومی مناسب است. سری GD27 فوق سنگین (Heavy Duty) با کنترل برداری (SVC) و قابلیت اضافه بار ۱۵۰٪ برای کاربردهای سنگینتر طراحی شده است. قیمت GD20 مناسبتر است. - آیا میتوانم اینورتر را روی ریل DIN نصب کنم؟
بله. این مدل دارای کلیپس مخصوص نصب روی ریل DIN استاندارد (عرض ۳۵ میلیمتر) است. نصب آن بسیار سریع و آسان است. - آیا امکان کنترل اینورتر از راه دور وجود دارد؟
بله. این اینورتر مجهز به پورت RS485 با پروتکل مدباس RTU است. میتوانید آن را به PLC یا کامپیوتر متصل کرده و از راه دور کنترل کنید. - دمای کاری مجاز این دستگاه چقدر است؟
دمای کاری مجاز این مدل بین ۱۰- تا +۴۰ درجه سانتیگراد است. در دماهای بالاتر، ممکن است دستگاه دچار کاهش توان یا خاموشی حفاظتی شود.
