اینورتر اینوت GD20-0R7G-S2 (۰.۷۵ کیلووات تکفاز به سه فاز) با گارانتیاینورتر تکفاز اینوت مدل GD20-0R7G-S2 با توان ۰.۷۵ کیلووات، یک درایو فرکانس متغیر جمعوجور و اقتصادی است که برق تک فاز ۲۲۰ ولت را به سه فاز ۲۲۰ ولت تبدیل میکند. این دستگاه با طراحی فشرده، قابلیت نصب روی ریل DIN و کنترل اسکالر، گزینهای ایدهآل برای کنترل دور موتورهای سه فاز کوچک در تسمه نقاله، پمپ، فن و دستگاههای بستهبندی است. همراه با گارانتی اصالت کالا و سلامت ارسال از بازرگانی عظیمزاده.

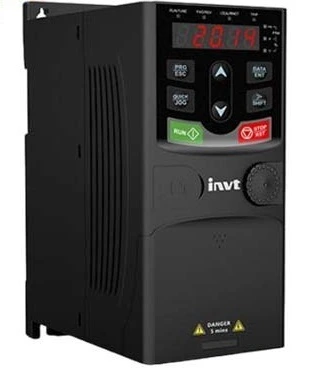

اینورتر تکفاز اینوت GD20-0R7G-S2 (۰.۷۵ کیلووات)؛ درایو اقتصادی و فشرده برای موتورهای سه فاز
آیا به دنبال یک درایو فرکانس متغیر ساده، مقرونبهصرفه و قابل اعتماد برای کنترل دور یک موتور سه فاز با توان ۰.۷۵ کیلووات (۱ اسب بخار) هستید؟ اینورتر تکفاز اینوت مدل GD20-0R7G-S2 با توان ۰.۷۵ کیلووات، یک راهحل ایدهآل برای کارگاههای کوچک، خطوط تولید ساده و تجهیزات صنعتی سبک است. این دستگاه با دریافت برق تک فاز ۲۲۰ ولت (همان برق معمولی خانگی)، برق سه فاز ۲۲۰ ولت را با فرکانس قابل تنظیم ۰ تا ۴۰۰ هرتز تولید میکند و به شما امکان کنترل دقیق سرعت، شتاب و ترمز موتور را میدهد. طراحی جمعوجور، قابلیت نصب روی ریل DIN و گارانتی اصالت کالا و سلامت ارسال از بازرگانی عظیمزاده، این محصول را به گزینهای جذاب برای تکنسینها و مدیران خرید تبدیل کرده است.
مشخصات فنی اینورتر اینوت GD20-0R7G-S2
جدول زیر جزئیات کامل فنی این درایو ۰.۷۵ کیلوواتی را نشان میدهد.
| مشخصه | مقدار / توضیح |
|---|---|
| برند | اینوت (INVT) |
| سری | GD20 (سری اقتصادی) |
| کد فنی | GD20-0R7G-S2 |
| نوع کاربری | سبک (Light Duty) – مناسب برای کاربردهای عمومی |
| فاز ورودی | تک فاز (Single Phase) |
| فاز خروجی | سه فاز (Three Phase) |
| ولتاژ ورودی | ۲۰۰ تا ۲۴۰ ولت AC |
| ولتاژ خروجی | ۲۰۰ تا ۲۴۰ ولت AC (سه فاز) |
| جریان خروجی نامی | ۴.۲ آمپر |
| توان خروجی نامی | ۰.۷۵ کیلووات / ۷۵۰ وات (۱ اسب بخار) |
| بازه فرکانس خروجی | ۰ تا ۴۰۰ هرتز |
| حالت کنترل | کنترل اسکالر (V/F) |
| ظرفیت اضافه بار | ۱۵۰٪ جریان نامی به مدت ۶۰ ثانیه |
| مقاومت ترمز | ترمینال اتصال مقاومت ترمز خارجی دارد (اختیاری) |
| ورودیهای دیجیتال | ۳ ورودی قابل برنامهریزی |
| ورودیهای آنالوگ | ۱ ورودی (۰-۱۰ ولت / ۰-۲۰ میلیآمپر) |
| خروجی دیجیتال | ۱ خروجی (ستاره باز) |
| خروجی رلهای | ۱ خروجی رله (۲۵۰ ولت AC / ۳ آمپر) |
| پروتکل ارتباطی | مدباس RTU (RS485) |
| دمای کاری مجاز | ۱۰- تا ۴۰ درجه سانتیگراد |
| درجه حفاظت (IP) | IP20 |
| روش نصب | دیواری یا روی ریل DIN (با کلیپس مخصوص) |
| ابعاد (عرض × ارتفاع × عمق) | ۶۸ × ۱۲۸ × ۱۱۲ میلیمتر (تقریبی) |
| وزن | حدود ۰.۹ کیلوگرم |
مهمترین مزایا (نقاط قوت)
- تبدیل تک فاز به سه فاز بدون نیاز به شبکه سه فاز: با داشتن برق تک فاز ۲۲۰ ولت معمولی، میتوانید یک موتور سه فاز ۲۲۰ ولت را راهاندازی و کنترل کنید. نیاز به تغییر شبکه برق یا خرید مبدل فاز حجیم را برطرف میکند.
- طراحی فوقالعاده جمعوجور و نصب آسان روی ریل DIN: با ابعاد کوچک و وزن کمتر از ۱ کیلوگرم، فضای بسیار کمی در تابلو برق اشغال میکند. کلیپس مخصوص نصب روی ریل DIN استاندارد (عرض ۳۵ میلیمتر)، نصب و برداشت دستگاه را در چند ثانیه انجام میدهد.
- اقتصادی و مقرونبهصرفه: قیمت مناسب نسبت به سریهای پیشرفته (مانند GD27)، انتخابی عالی برای پروژههایی با بودجه محدود که نیاز به کنترل برداری پیشرفته ندارند.
- راهاندازی نرم (Soft Start) و افزایش طول عمر تجهیزات: حذف جریان هجومی (۶ تا ۸ برابر جریان نامی) و ضربه مکانیکی ناگهانی به موتور، تسمه، گیربکس و بلبرینگها. عمر مفید تجهیزات را به طور قابل توجهی افزایش میدهد.
- صرفهجویی در مصرف انرژی: در کاربردهای پمپ و فن که از قوانین افینیتی پیروی میکنند، کاهش ۲۰٪ دور موتور منجر به کاهش توان مصرفی تا ۵۰٪ میشود. سرمایهگذاری روی اینورتر معمولاً در کمتر از یک سال بازگشت دارد.
- ارتباط مدباس RS485: قابلیت اتصال به شبکه و کنترل از راه دور با PLC، HMI یا کامپیوتر. امکان مانیتورینگ پارامترها و عیبیابی از راه دور.
- حفاظتهای داخلی کامل: مجهز به حفاظت در برابر اضافه جریان، اضافه ولتاژ، کمبود ولتاژ، اتصال کوتاه خروجی، داغی بیش از حد (Overheat) و خطای ارت.
- گارانتی اصالت کالا و سلامت ارسال: تضمین اصل بودن محصول و رسیدن سالم به دست شما.
محدودیتها و نکات قابل توجه (نقاط ضعف)
- قابلیت اضافه بار محدودتر از سری GD27: این سری برای کاربردهای سبک (Light Duty) طراحی شده است. اگر نیاز به گشتاور راهاندازی بالا (مثلاً برای میکسر مواد سنگین یا کمپرسور پیستونی) دارید، سری GD27 (Heavy Duty) با کنترل برداری و اضافه بار ۱۵۰٪ به مدت ۶۰ ثانیه گزینه مناسبتری است.
- فاقد کنترل برداری (SVC): این مدل فقط از کنترل اسکالر (V/F) پشتیبانی میکند. در نتیجه، گشتاور در دورهای بسیار پایین (کمتر از ۵ هرتز) کاهش مییابد. برای کاربردهایی که نیاز به گشتاور ثابت در دور پایین دارند، کنترل برداری (مانند سری GD27) توصیه میشود.
- دمای کاری پایینتر (حداکثر ۴۰ درجه سانتیگراد): نسبت به سری GD27 (۵۰ درجه) محدودیت بیشتری دارد. در محیطهای بسیار گرم یا تابلوهای بدون تهویه مناسب، ممکن است دستگاه دچار کاهش توان یا خاموشی حفاظتی شود.
- ورودیها و خروجیهای محدود: تعداد ورودی/خروجیهای آنالوگ و دیجیتال نسبت به سریهای بالاتر کمتر است (مثلاً تنها ۱ ورودی آنالوگ).
کاربردهای ایدهآل و سناریوهای استفاده
اینورتر اینوت GD20-0R7G-S2 برای طیف گستردهای از کاربردهای صنعتی سبک و نیمه صنعتی با توان ۰.۷۵ کیلووات مناسب است:
- تسمه نقالههای کوچک در خطوط بستهبندی مواد غذایی، دارویی، صنایع چوب و فلز: تنظیم دقیق سرعت حرکت محصولات.
- پمپهای سیرکولاسیون آب گرم، پمپهای آبنما، استخرها و آبیاری قطرهای: کنترل جریان و فشار با صرفهجویی انرژی.
- فنهای تهویه (Axial Fans) و دمندههای صنعتی کوچک در سیستمهای خنککاری، هودهای آزمایشگاهی و کارگاهها.
- دستگاههای بستهبندی حرارتی، پرکنندههای مایعات، دوختهای کیسه و دستگاههای لیبلزن.
- میکسرها و همزنهای آزمایشگاهی و صنعتی کوچک برای مواد شیمیایی، غذایی و رنگی (با بار سبک).
- دستگاههای صافکاری (سندر)، پولیش، سنباده نواری و اره نواری کوچک در کارگاههای نجاری و فلزکاری.
پیشنهاد خرید برای مصارف با توان کمتر: اگر نیاز شما کمتر از ۰.۷۵ کیلووات است، مدل اینورتر اینوت GD20-0R4G-S2 (۰.۴ کیلووات) را بررسی کنید که همان امکانات را با قیمت پایینتر ارائه میدهد.
مقایسه سری GD20 با سری GD27: تفاوت اصلی در نوع کاربری و تکنولوژی کنترل است. سری GD20 اقتصادی، سبک (Light Duty) و مبتنی بر کنترل اسکالر (V/F) است و برای کاربردهای عمومی با راهاندازی معمولی مناسب است. در مقابل،اینورتر اینوت GD27-0R7G-S2-B (۰.۷۵ کیلووات سنگین) یک درایو فوق سنگین (Heavy Duty) با کنترل برداری بدون سنسور (SVC) و قابلیت اضافه بار ۱۵۰٪ به مدت ۶۰ ثانیه است که برای کاربردهای نیازمند گشتاور بالا در دور پایین (مانند میکسر، کمپرسور، پرس) ایدهآل است. اگر بودجه محدود و کاربرد شما ساده است، GD20 انتخاب هوشمندانهای است.
نکات حیاتی نصب و نگهداری (راهنمای تکنسین)
نصب صحیح اینورتر برای عملکرد ایمن و طول عمر بالا ضروری است. لطفاً موارد زیر را با دقت رعایت کنید:
- بررسی ولتاژ ورودی و سیمپیچی موتور: اطمینان حاصل کنید که ولتاژ ورودی ۲۲۰ ولت تک فاز است. موتور سه فاز شما باید برای ولتاژ ۲۲۰ ولت (اتصال مثلث/Delta) سیمپیچی شده باشد. اگر موتور دارای پلاک ۲۲۰/۳۸۰ ولت است، باید اتصال داخلی از حالت ستاره (Star/Y) به مثلث (Delta) تغییر یابد.
- انتخاب کابل مناسب: برای مسیر بین اینورتر و موتور، از کابل با سطح مقطع حداقل ۰.۷۵ میلیمتر مربع (برای جریان ۴.۲ آمپر) استفاده کنید. طول کابل باید کمتر از ۲۰ متر باشد. کابل ورودی تک فاز را حداقل ۱.۵ میلیمتر مربع انتخاب کنید.
- اتصال زمین (ارت) مطمئن: ترمینال PE (علامت ⏚) اینورتر را به یک سیستم ارت با مقاومت کمتر از ۴ اهم متصل کنید. این کار برای ایمنی کاربران، کاهش نویز الکترومغناطیسی و عملکرد صحیح حفاظتها حیاتی است.
- نصب روی ریل DIN یا دیوار: اگر از ریل DIN استفاده میکنید، ابتدا کلیپس پشتی را به سمت پایین بکشید، اینورتر را روی ریل قرار دهید و سپس کلیپس را رها کنید تا قفل شود. اگر نصب دیواری انجام میدهید، از چهار پیچ مناسب استفاده کنید.
- تهویه و دمای محیط: اینورتر را در محلی با دمای بین ۱۰- تا +۴۰ درجه سانتیگراد و رطوبت نسبی کمتر از ۹۰٪ (بدون شبنم) نصب کنید. فاصله اطراف دستگاه را حداقل ۵ سانتیمتر برای جریان هوا نگه دارید. از نصب در معرض گرد و غبار، روغن و رطوبت مستقیم خودداری کنید.
- تعمیر و نگهداری دورهای: هر سال یکبار، با قطع کامل برق، کیس دستگاه را با هوای فشرده خشک تمیز کنید تا گرد و غبار از هیت سینک داخلی پاک شود. اتصالات کابلهای قدرت و کنترل را از نظر شل بودن یا خوردگی بررسی کنید. در محیطهای آلوده، این کار را هر ۶ ماه یکبار انجام دهید.
تنظیمات اولیه پارامترها از طریق پنل کلید:
- P00.01 = 0: انتخاب صفحه کلید به عنوان منبع فرمان راهاندازی.
- P00.03 = 50: تنظیم فرکانس کاری نامی موتور.
- P00.04 = 50: تنظیم حداکثر فرکانس خروجی.
- P00.05 = 0: تعیین منبع فرکانس مرجع (صفحه کلید – میتوان از پتانسیومتر داخلی استفاده کرد).
- P01.01 = 5 تا 10 (ثانیه): زمان شتاب (راهاندازی نرم).
- P01.02 = 5 تا 10 (ثانیه): زمان ترمز.
جمعبندی و توصیه خرید
اینورتر تکفاز اینوت مدل GD20-0R7G-S2 یک درایو فرکانس متغیر اقتصادی، جمعوجور و قابل اعتماد برای کنترل دور موتورهای سه فاز با توان ۰.۷۵ کیلووات است. طراحی مناسب برای نصب روی ریل DIN، قیمت رقابتی، تبدیل آسان تک فاز به سه فاز و گارانتی اصالت کالا و سلامت ارسال از بازرگانی عظیمزاده، این محصول را به انتخابی عالی برای کارگاههای کوچک، خطوط تولید ساده و صنایع سبک تبدیل کرده است. برای مشاوره تخصصی و ثبت سفارش با ما تماس بگیرید.
سوالات متداول:
- آیا این اینورتر واقعاً با برق تک فاز ۲۲۰ ولت کار میکند؟
بله. مدل GD20-0R7G-S2 به طور خاص برای ورودی تک فاز ۲۲۰ ولت طراحی شده است و خروجی سه فاز ۲۲۰ ولت تولید میکند. نیازی به برق سه فاز شهری ندارید. - فرق این مدل با سری GD27 در همین توان چیست؟
سری GD20 اقتصادی و سبک کار (Light Duty) با کنترل اسکالر (V/F) است. سری GD27 فوق سنگین (Heavy Duty) با کنترل برداری (SVC) و قابلیت اضافه بار ۱۵۰٪ به مدت ۶۰ ثانیه است. اگر کاربرد شما ساده (فن، پمپ، نقاله سبک) است، GD20 کافی است. اگر نیاز به گشتاور بالا در دور پایین (میکسر، کمپرسور) دارید، GD27 را انتخاب کنید. - آیا میتوانم اینورتر را روی ریل DIN نصب کنم؟
بله. این مدل دارای کلیپس مخصوص نصب روی ریل DIN استاندارد با عرض ۳۵ میلیمتر است. نصب آن بسیار سریع و بدون نیاز به ابزار خاصی انجام میشود. - آیا امکان کنترل اینورتر از راه دور (با کامپیوتر) وجود دارد؟
بله. این اینورتر مجهز به پورت RS485 با پروتکل مدباس RTU است. با استفاده از یک مبدل USB به RS485، میتوانید آن را به کامپیوتر متصل کرده و با نرمافزارهای SCADA یا نرمافزار اختصاصی اینوت، پارامترها را مانیتور و کنترل کنید. - دمای کاری مجاز این دستگاه چقدر است؟
دمای کاری مجاز این مدل بین ۱۰- تا +۴۰ درجه سانتیگراد است. در دماهای بالاتر، ممکن است دستگاه دچار کاهش توان (Derating) یا خاموشی حفاظتی شود. در تابلوهای گرم، حتماً از فن تهویه استفاده کنید.
