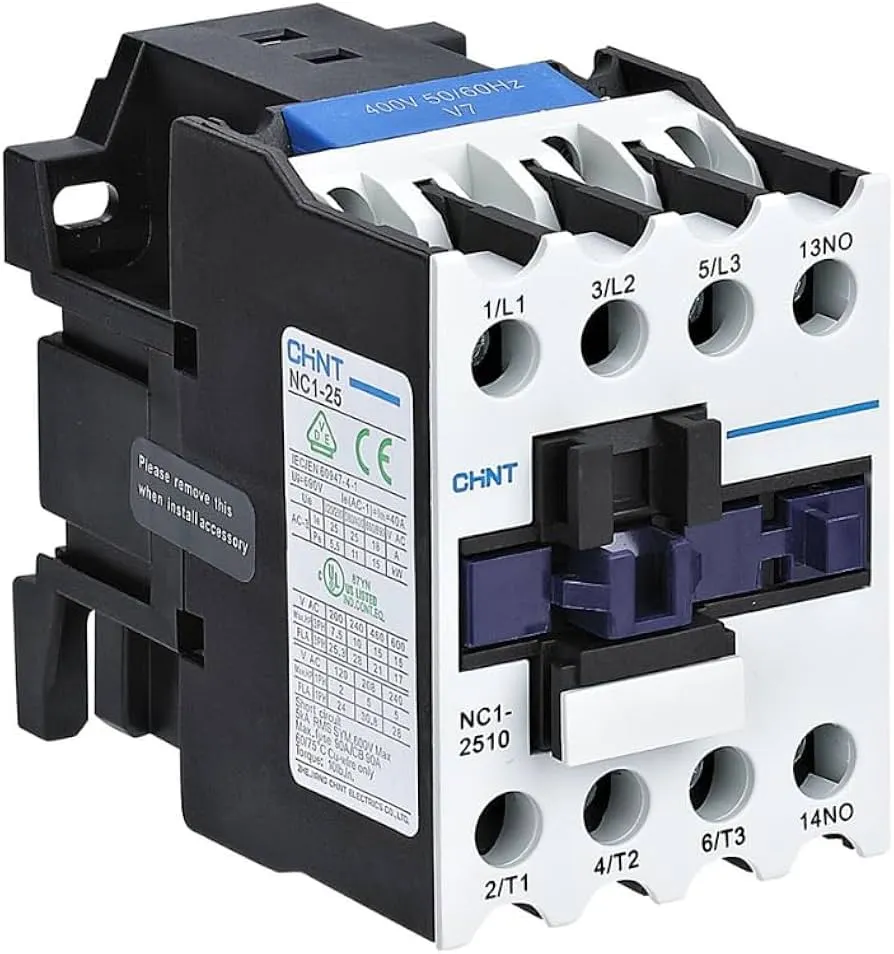

کنتاکتور 25 آمپر برند CHINT کد NC1-2510

کنتاکتور 25 آمپر CHINT NC1-2510 را برای کنترل مطمئن مدارهای قدرت در تابلو برق انتخاب کنید. این کنتاکتور سه پل، فرمان مدار کنترل را به قطع و وصل دقیق مدار قدرت تبدیل می کند و به شما اجازه می دهد موتور و بارهای صنعتی را با اطمینان مدیریت کنید. سری NC1 برای سوئیچینگ مدارهای AC تا ولتاژهای بالا طراحی شده و با رده های کاری AC-1, AC-3 و AC-4 در پروژه های صنعتی کاربرد گسترده دارد.

کنتاکتور NC1-2510 در مدار شما چه نقشی دارد

وقتی شما از شستی, تایمر یا PLC فرمان می گیرید، بوبین کنتاکتور عمل می کند و کنتاکت های قدرت را وصل یا قطع می کند. در نتیجه، شما کنترل از راه دور را ساده تر اجرا می کنید و قطع و وصل های پرتکرار را بدون فشار به کلیدهای دستی انجام می دهید. علاوه بر این، کد 2510 معمولاً یک کنتاکت کمکی 1NO هم در اختیار شما می گذارد تا فیدبک وضعیت یا اینترلاک را سریع پیاده کنید.

مهم ترین مزیت های خرید کنتاکتور 25 آمپر CHINT NC1-2510

• شما یک رنج پرکاربرد برای تابلوهای موتور و بارهای عمومی می گیرید و انتخاب را استاندارد می کنید.
• این مدل در رده AC-3 جریان 25 آمپر را پوشش می دهد و برای کنترل موتور قفس سنجابی در کاربردهای متداول گزینه مناسبی است.
• در 380/400V (AC-3) معمولاً توان موتور حدود 11kW را پاسخ می دهد، پس برای بسیاری از پمپ ها و فن ها جواب می دهد.
• در رده AC-1، جریان حرارتی/Heating Current معمولاً حدود 40A گزارش می شود و این یعنی برای بارهای مقاومتی هم ظرفیت خوبی دارید.
• سری NC1 با تجهیزات مکمل مثل رله حرارتی و بلوک کمکی سازگار است و شما می توانید یک استارتر کامل بسازید.

راهنمای انتخاب درست قبل از سفارش

1) ولتاژ بوبین را دقیق مشخص کنید

بوبین این کنتاکتور را با ولتاژهای مختلف (AC یا DC) عرضه می کنند. شما اول ولتاژ مدار فرمان را مشخص کنید تا مدل درست را بگیرید.

2) نوع بار را درست ارزیابی کنید

اگر موتور شما استارت سنگین دارد یا قطع و وصل زیاد انجام می دهد، یک رنج بالاتر انتخاب کنید تا عمر کنتاکتور بیشتر شود.

3) حفاظت را کامل کنید

کنتاکتور کار حفاظت اضافه بار را انجام نمی دهد. شما برای جلوگیری از آسیب موتور، رله حرارتی یا حفاظت های مکمل را در تابلو قرار دهید.

مشخصات فنی کنتاکتور CHINT NC1-2510 (25A)

نقاط قوت و محدودیت ها

مزایا

• شما مدار قدرت را با فرمان مدار کنترل سریع و ایمن قطع و وصل می کنید
• رنج 25 آمپر برای تابلوهای موتور و بارهای عمومی بسیار پرمصرف است
• کنتاکت کمکی 1NO فیدبک و اینترلاک را ساده می کند
• شما می توانید کنار آن رله حرارتی و تجهیزات حفاظتی بگذارید و یک استارتر کامل بسازید
• استاندارد IEC/EN 60947-4-1 خیال شما را از چارچوب طراحی صنعتی راحت تر می کند

معایب

• اگر ولتاژ بوبین را اشتباه انتخاب کنید، کنتاکتور درست عمل نمی کند
• برای بارهای خیلی سنگین یا استارت های سخت، رنج بالاتر انتخاب بهتری می دهد
• کنتاکتور به تنهایی حفاظت اضافه بار ندارد و شما باید حفاظت را جداگانه طراحی کنید

سناریوهای پیشنهادی استفاده

• تابلو پمپ و بوسترپمپ: کنترل روشن/خاموش با فرمان اتوماتیک یا PLC
• تابلو فن و هواساز: سوئیچینگ ایمن موتور و کاهش استهلاک کلیدهای دستی
• کاربری عمومی صنعتی: کنترل بارهای سه فاز در مدارهای استاندارد تابلو

نکات نصب و ایمنی

• قبل از سیم بندی، برق را قطع کنید و نبود ولتاژ را بررسی کنید.
• مسیر سیم های فرمان و قدرت را جدا نگه دارید تا نویز کمتر شود و عیب یابی راحت تر شود.
• پیچ های ترمینال را محکم ببندید تا داغی و افت ولتاژ ایجاد نشود.

محصولات مرتبط و پیشنهاد خرید

برای اینکه مدار فرمان شما کامل تر و ایمن تر کار کند، این دو محصول را کنار کنتاکتور 25 آمپر CHINT NC1-2510 پیشنهاد می کنیم:

• کنترل فاز شیوا امواج تیپ نول دار : برای حفاظت ولتاژی موتور و ارسال فرمان قطع به بوبین کنتاکتور

• کلید شستی استپ فشاری آی سوئیچ : برای توقف اضطراری و ایمن سازی مدار فرمان

گارانتی و اصالت کالا

این محصول را با ضمانت اصالت کالا + یک سال گارانتی عرضه می کنیم. اگر درباره انتخاب ولتاژ بوبین یا تناسب آمپر با توان موتور مطمئن نیستید، مشخصات پروژه را ارسال کنید تا انتخاب دقیق تری انجام دهید.

FAQ

1. کنتاکتور 25 آمپر CHINT NC1-2510 برای چه کاربردی مناسب است؟
   برای قطع و وصل مدارهای قدرت و کنترل موتور در تابلو برق، مخصوصاً کاربردهای متداول موتور سه فاز و بارهای عمومی مناسب است.

2. کد 2510 به چه معناست؟
   در این مدل معمولاً یک کنتاکت کمکی 1NO کنار کنتاکت های اصلی وجود دارد تا فیدبک یا اینترلاک را راحت تر اجرا کنید.

3. این کنتاکتور چه توانی از موتور را پشتیبانی می کند؟
   در AC-3 و 380/400V، این رنج معمولاً توان حدود 11kW را پوشش می دهد. شرایط استارت و تعداد قطع و وصل هم روی انتخاب نهایی اثر می گذارد.

4. آیا کنتاکتور به تنهایی از موتور محافظت می کند؟
   خیر. کنتاکتور فقط قطع و وصل را انجام می دهد. شما باید رله حرارتی یا حفاظت های مکمل را در تابلو اضافه کنید.

5. هنگام خرید, مهم ترین نکته چیست؟
   ولتاژ بوبین مدار فرمان را دقیق مشخص کنید و نوع بار/شرایط استارت را در نظر بگیرید تا رنج درست را انتخاب کنید.

6. این سری چه استانداردی دارد؟
   سری NC1 طبق استاندارد IEC/EN 60947-4-1 معرفی می شود.
