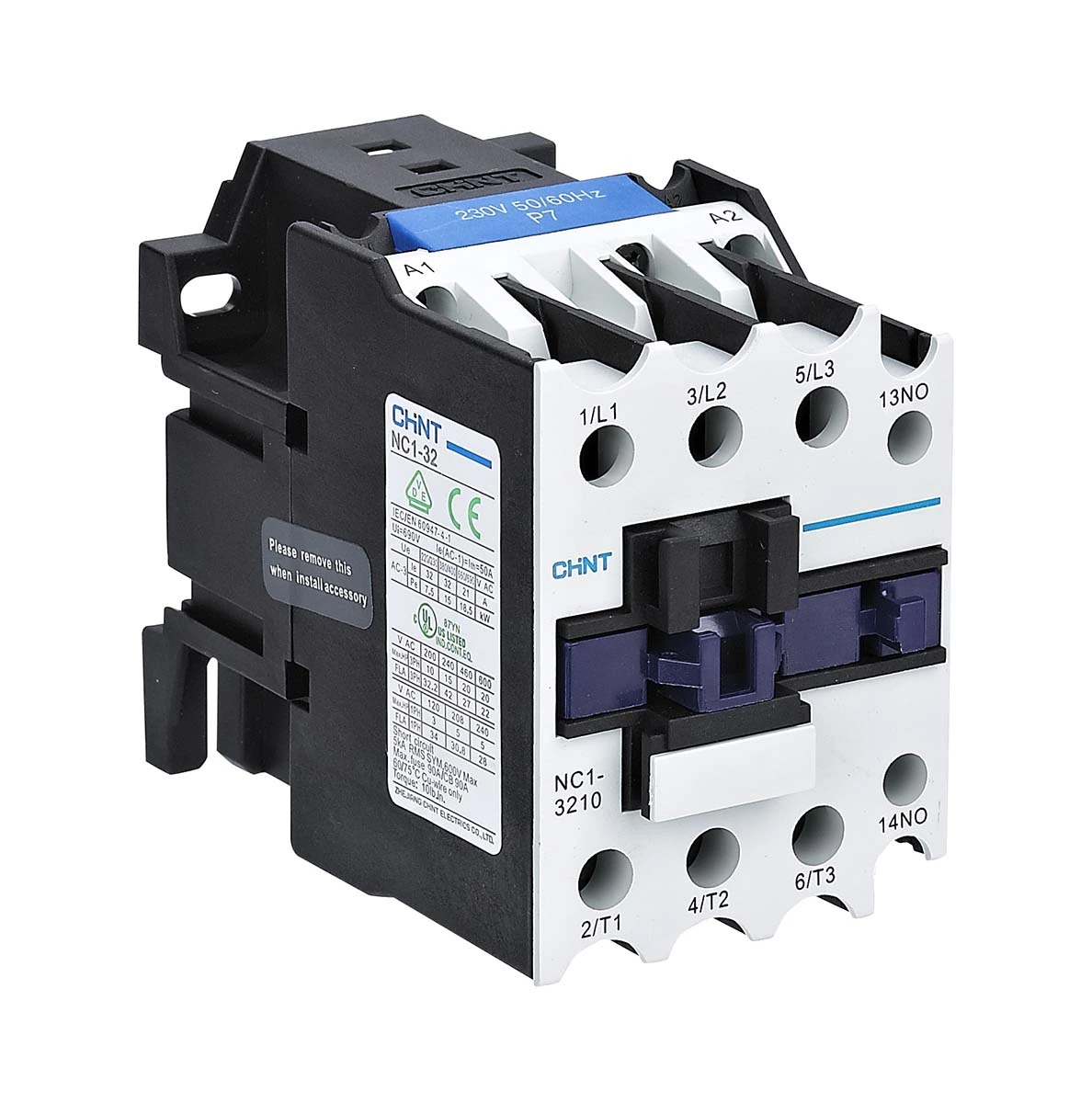

کنتاکتور 32 آمپر برند CHINT کد NC1-3210

کنتاکتور 32 آمپر CHINT NC1-3210 را برای قطع و وصل دقیق مدارهای قدرت و کنترل موتور در تابلو برق انتخاب کنید. این کنتاکتور سه پل، فرمان مدار کنترل را به سوئیچینگ مطمئن مدار قدرت تبدیل می کند و شما با آن روشن و خاموش کردن موتور را منظم و ایمن انجام می دهید. سری NC1 برای کار در مدارهای AC تا 690 ولت طراحی شده و برای رده های کاری AC-3 و AC-4 هم کاربرد دارد.

کنتاکتور NC1-3210 در تابلو برق چه کاری انجام می دهد

شما از شستی، تایمر یا PLC فرمان می گیرید و بوبین کنتاکتور را تحریک می کنید. سپس کنتاکتور کنتاکت های اصلی را وصل می کند و برق به مصرف کننده می رسد. وقتی فرمان را قطع می کنید، کنتاکتور مدار را قطع می کند و بار از شبکه جدا می شود. این مدل برای استارت و کنترل مکرر موتور AC هم گزینه رایج محسوب می شود.

معنی کد 3210 و مزیت کنتاکت کمکی

در سری NC1، کد 10 معمولاً یعنی 3 کنتاکت اصلی N/O به همراه 1 کنتاکت کمکی N/O. شما از کنتاکت کمکی برای فیدبک روشن بودن کنتاکتور، خودنگهدار کردن مدار فرمان (Seal-in)، اینترلاک ساده و ارسال وضعیت به PLC استفاده می کنید.

چرا کنتاکتور 32 آمپر CHINT NC1-3210 انتخاب خوبی است

• شما یک رنج پرمصرف تابلو سازی را می خرید و برای خیلی از پروژه های موتور سه فاز از آن استفاده می کنید.
• در کاربرد AC-3 و ولتاژ 380/400V، این مدل جریان 32 آمپر را پوشش می دهد و معمولاً کنترل موتور تا حدود 15kW را پاسخ می دهد.
• در AC-1، جریان حرارتی/Heating Current این فریم معمولاً بالاتر است و شما برای بارهای مقاومتی هم ظرفیت مناسب می گیرید.
• شما می توانید این کنتاکتور را همراه رله حرارتی به یک استارتر الکترومغناطیسی تبدیل کنید و حفاظت اضافه بار را هم کامل کنید.

راهنمای انتخاب قبل از خرید

1) ولتاژ بوبین را دقیق مشخص کنید

این کنتاکتور را با بوبین های مختلف عرضه می کنند. شما ولتاژ مدار فرمان را مشخص کنید (مثلاً 24V، 110V، 220/230V) و همان را سفارش دهید. سری NC1 هم بوبین های AC و هم نسخه های DC دارد و در کدگذاری، Z معمولاً به بوبین DC اشاره می کند.

2) شرایط کار واقعی را در نظر بگیرید

اگر موتور شما استارت سنگین دارد یا قطع و وصل پرتکرار انجام می دهد، حاشیه اطمینان را بالا بگیرید. همچنین تهویه تابلو و دمای محیط روی عمر کنتاکتور اثر می گذارد. کاتالوگ سری NC1 شرایط دمایی و ارتفاع مجاز را هم مشخص می کند.

3) حفاظت را کامل کنید

کنتاکتور کار حفاظت اضافه بار را انجام نمی دهد. شما رله حرارتی، کلید حرارتی یا حفاظت های مناسب را به مدار اضافه کنید تا موتور آسیب نبیند.

مشخصات فنی کنتاکتور CHINT NC1-3210 (32A)

مقادیر جریان و توان و همچنین توضیح کد 10 را بر اساس کاتالوگ و دیتاشیت سری NC1 تنظیم کردم.

نقاط قوت و محدودیت ها

مزایا

• شما مدار قدرت را با فرمان مدار کنترل سریع و ایمن قطع و وصل می کنید
• رنج 32 آمپر برای تابلوهای موتور، پمپ و فن بسیار کاربردی است
• کنتاکت کمکی 1NO اجرای خودنگهدار و فیدبک را ساده می کند
• شما با رله حرارتی یک استارتر کامل می سازید و پروژه را حرفه ای تر تحویل می دهید
• سری NC1 از نظر استاندارد و رده کاری برای کاربرد صنعتی طراحی شده است

معایب

• اگر ولتاژ بوبین را اشتباه انتخاب کنید، کنتاکتور درست عمل نمی کند
• برای بارهای خیلی سنگین یا استارت های خیلی سخت، رنج بالاتر انتخاب بهتری می دهد
• کنتاکتور به تنهایی حفاظت اضافه بار ندارد و شما باید حفاظت را جداگانه طراحی کنید

سناریوهای پیشنهادی استفاده

• تابلو پمپ و بوسترپمپ: استارت موتور با فرمان اتوماتیک از کنترلر سطح یا PLC
• تابلو فن و هواساز: قطع و وصل مطمئن موتور و کاهش استهلاک کلیدهای دستی
• خط تولید سبک: کنترل موتورهای سه فاز در مدارهای استاندارد همراه اینترلاک
• روشنایی صنعتی و بارهای عمومی: سوئیچینگ بار در چارچوب طراحی تابلو

نکات نصب و ایمنی

قبل از سیم بندی، برق را قطع کنید و نبود ولتاژ را با ابزار اندازه گیری چک کنید. سیم های فرمان و قدرت را جدا مسیر دهید تا نویز کمتر شود و عیب یابی سریع تر پیش برود. پیچ های ترمینال را محکم ببندید تا داغی و افت ولتاژ ایجاد نشود. اگر تابلو در محیط گرم یا پرگرد و غبار کار می کند، تهویه را جدی بگیرید و فضای مناسب برای گردش هوا بگذارید.

محصولات مرتبط و پیشنهاد خرید

برای اینکه مدار فرمان و حفاظت شما کامل تر شود، این دو محصول را کنار کنتاکتور 32 آمپر CHINT NC1-3210 پیشنهاد می کنیم:

• کلید فشاری استارت آی سوئیچ : برای استارت دستی و اجرای مدار فرمان استاندارد
• رله کنترل جریان 96C شیوا امواج CAD-1000A : برای مانیتورینگ جریان و حفاظت تکمیلی تجهیزات موتوری

گارانتی و اصالت کالا

این محصول را با ضمانت اصالت کالا + یک سال گارانتی ارائه می کنیم. اگر درباره ولتاژ بوبین یا انتخاب رنج مناسب برای موتور خود مطمئن نیستید، مشخصات موتور و نوع استارت را ارسال کنید تا انتخاب دقیق تری انجام دهید.

FAQ

1. کنتاکتور 32 آمپر CHINT NC1-3210 برای چه کاری مناسب است؟
   برای کنترل موتور سه فاز و قطع و وصل مدارهای قدرت در تابلو برق های صنعتی و عمومی مناسب است.

2. کد 3210 یعنی چه؟
   در سری NC1، کد 10 معمولاً یعنی 3 کنتاکت اصلی NO به همراه 1 کنتاکت کمکی NO.

3. این مدل چه توانی از موتور را پاسخ می دهد؟
   در AC-3 و 380/400V، معمولاً کنترل موتور تا حدود 15kW را پوشش می دهد. انتخاب نهایی به شرایط استارت و تعداد قطع و وصل هم بستگی دارد.

4. ولتاژ بوبین را چطور انتخاب کنم؟
   شما ولتاژ مدار فرمان را مشخص کنید (مثلاً 24V یا 220V) و همان ولتاژ را سفارش دهید. سری NC1 هم نسخه AC و هم نسخه DC دارد.

5. آیا کنتاکتور به تنهایی از موتور محافظت می کند؟
   خیر. کنتاکتور فقط قطع و وصل را انجام می دهد. شما باید رله حرارتی یا حفاظت های مکمل را جداگانه به مدار اضافه کنید.

6. این سری چه استانداردی دارد؟
   کاتالوگ و دیتاشیت NC1 استاندارد IEC/EN 60947-4-1 را برای این سری ذکر می کند.
