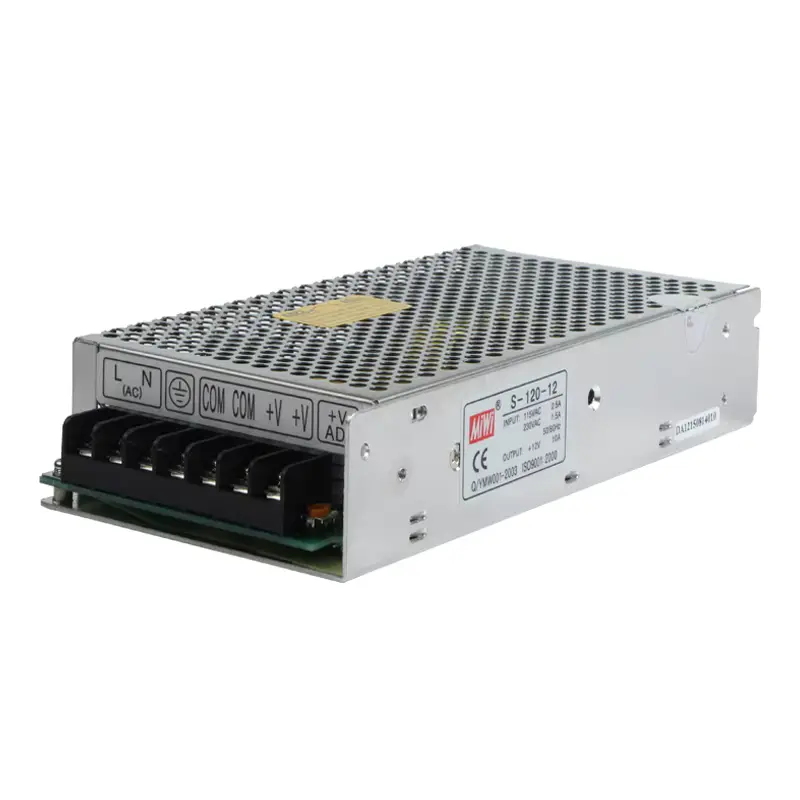

منبع تغذیه ۱۲ ولت ۱۰ آمپر مینول S-120-12

معرفی منبع تغذیه ۱۲ ولت ۱۰ آمپر مینول

منبع تغذیه ۱۲ ولت ۱۰ آمپر مدل S-120-12 یکی از محصولات پرطرفدار و پرفروش برند جهانی مینول (Meanwell) است که در صنعت منابع تغذیه سوئیچینگ به عنوان یک استاندارد طلایی شناخته می‌شود. این پاور ساپلای ۱۲ ولت صنعتی با توان خروجی ۱۲۰ وات، ترکیبی بی‌نظیر از کیفیت، قابلیت اطمینان و قیمت منصفانه را به کاربران ارائه می‌دهد.

مدل S-120-12 با طراحی فشرده و امکان نصب روی ریل DIN، برای تابلوهای برق صنعتی و فضاهای محدود بهینه‌سازی شده است. این منبع تغذیه سوئیچینگ ۱۲۰ وات قادر است در شرایط محیطی دشوار از دمای ۳۰- تا ۷۰+ درجه سانتیگراد عملکرد پایدار و مطمئنی داشته باشد.

ویژگی‌های برجسته منبع تغذیه مینول S-120-12

برند مینول و استاندارد جهانی

مینول (Meanwell) به لطف کیفیت استثنایی، نوآوری مداوم و خدمات پس از فروش حرفه‌ای، اعتماد میلیون‌ها مشتری در سراسر دنیا را جلب کرده است. این شرکت تایوانی محصولات خود را در صنایع حیاتی مانند تجهیزات پزشکی، حمل و نقل ریلی، ارتباطات و اتوماسیون صنعتی ارائه می‌دهد. خرید پاور ساپلای مینول ۱۰ آمپر به معنای سرمایه‌گذاری در کیفیت و آرامش خاطر کامل است.

تکنولوژی سوئیچینگ پیشرفته

این پاور ساپلای ۱۲ ولت صنعتی از تکنولوژی سوئیچینگ مدرن با فرکانس بالا بهره می‌برد که نسبت به منابع تغذیه خطی سنتی، مزایای متعددی دارد. راندمان بالای ۸۷ درصد باعث کاهش اتلاف انرژی، کاهش تولید گرما و افزایش عمر مفید دستگاه می‌شود. ابعاد فشرده ۲۱۵×۱۱۵×۳۰ میلی‌متر و وزن تقریبی ۵۵۰ گرم، نصب و حمل را بسیار آسان می‌سازد.

خنک‌سازی طبیعی بدون فن

یکی از ویژگی‌های برجسته منبع تغذیه ۱۲ ولت ۱۰ آمپر مینول، خنک‌سازی طبیعی بدون نیاز به فن است. این طراحی هوشمندانه مزایای قابل توجهی ارائه می‌دهد: عملکرد کاملاً بی‌صدا که برای محیط‌های حساس به صدا مانند اداری و مسکونی ایده‌آل است، کاهش چشمگیر احتمال خرابی مکانیکی چون فن‌ها از جمله قطعات آسیب‌پذیر محسوب می‌شوند، و افزایش طول عمر به دلیل عدم ورود گرد و غبار از طریق فن خنک‌کننده.

مشخصات فنی پاور ساپلای ۱۲ ولت صنعتی

ورودی و خروجی دستگاه

این منبع تغذیه سوئیچینگ ۱۲۰ وات از رنج ورودی بسیار گسترده ۸۸ تا ۲۶۴ ولت AC پشتیبانی می‌کند که آن را برای استفاده در کشورهای مختلف با استانداردهای برق متفاوت و همچنین شبکه‌های برق با نوسانات بالا مناسب می‌سازد. فرکانس ورودی از ۴۷ تا ۶۳ هرتز است که با تمامی استانداردهای جهانی سازگار می‌باشد. جریان ورودی در ۱۱۵VAC حدود ۱.۸ آمپر و در ۲۳۰VAC حدود ۱ آمپر است.

جریان هجومی (Inrush Current) به کمتر از ۳۵ آمپر در ۲۳۰VAC محدود شده که از فیوزها و کلیدهای مینیاتوری محافظت می‌کند و امکان روشن شدن همزمان چندین دستگاه را فراهم می‌آورد. نشتی جریان (Leakage Current) کمتر از ۰.۷۵ میلی‌آمپر است که ایمنی بالایی را برای کاربران تضمین می‌کند.

ولتاژ خروجی نامی این منبع تغذیه ۱۲ ولت ۱۰ آمپر، ۱۲ ولت DC با تلرانس ±۱٪ است که دقت فوق‌العاده‌ای را نشان می‌دهد. جریان نامی ۱۰ آمپر با توان ۱۲۰ وات، برای طیف گسترده‌ای از کاربردها کافی است. ولتاژ خروجی قابل تنظیم در محدوده ±۱۰٪ (تقریباً ۱۰.۸ تا ۱۳.۲ ولت) از طریق پتانسیومتر داخلی است که امکان تنظیم دقیق بر اساس نیاز تجهیزات را فراهم می‌کند.

راندمان و کارایی بالا

راندمان ۸۷ درصدی این پاور ساپلای مینول ۱۰ آمپر باعث می‌شود که تنها ۱۳ درصد انرژی ورودی به صورت گرما تلف شود. MTBF (میانگین زمان بین خرابی‌ها) این دستگاه بیش از ۶۵۸ هزار ساعت طبق استاندارد MIL-HDBK-217F است که قابلیت اطمینان فوق‌العاده آن را تأیید می‌کند و معادل بیش از ۷۵ سال کار مداوم محسوب می‌شود.

کاربردهای منبع تغذیه سوئیچینگ ۱۲۰ وات

دوربین‌های مداربسته

یکی از محبوب‌ترین کاربردهای این منبع تغذیه ۱۲ ولت ۱۰ آمپر، تأمین برق دوربین‌های مداربسته و سیستم‌های امنیتی است. ولتاژ ۱۲ ولت DC استاندارد رایج برای دوربین‌های آنالوگ و بسیاری از دوربین‌های IP است. با توان ۱۲۰ وات و جریان ۱۰ آمپر، می‌توانید همزمان ۶ تا ۸ دوربین با مصرف متوسط (۱۰ تا ۱۵ وات هر کدام) را تغذیه کنید. پایداری ولتاژ خروجی، نویز پایین و حفاظت‌های جامع، عملکرد ۲۴ ساعته و بدون وقفه سیستم‌های امنیتی را تضمین می‌کند.

روشنایی LED

صنعت روشنایی LED از جمله نوارهای LED، پنل‌های نوری، تابلوهای تبلیغاتی و نمایشگرهای دیجیتال نیز از کاربران اصلی این پاور ساپلای ۱۲ ولت صنعتی هستند. خروجی DC پایدار و نویز بسیار کم، کیفیت روشنایی را بهبود می‌بخشد و از سوختن زودرس LEDها جلوگیری می‌کند. توان ۱۲۰ وات برای تغذیه نوارهای LED طولانی یا چندین پنل LED کاملاً کافی است.

سیستم‌های اتوماسیون

در سیستم‌های اتوماسیون خانگی و ساختمانی، این منبع تغذیه سوئیچینگ ۱۲۰ وات برای تغذیه کنترلرهای هوشمند، سنسورها، قفل‌های الکترونیکی، سیستم‌های صوتی، آیفون تصویری و سایر تجهیزات ۱۲ ولت استفاده می‌شود. عملکرد بی‌صدا بدون فن، آن را برای استفاده در محیط‌های مسکونی ایده‌آل می‌کند.

سایر کاربردها شامل تجهیزات مخابراتی، سیستم‌های صوتی و تصویری خودرو و قایق، شارژرهای باتری، تابلوهای برق صنعتی، سیستم‌های کنترل دسترسی، دستگاه‌های POS و پرینترهای حرارتی، و طیف وسیعی از تجهیزات الکترونیکی ۱۲ ولت است.

مزایای استفاده از پاور ساپلای مینول ۱۰ آمپر

راندمان انرژی عالی

راندمان ۸۷ درصدی این منبع تغذیه مینول S-120-12 در کاربردهایی که دستگاه به صورت ۲۴ ساعته روشن است، صرفه‌جویی انرژی قابل توجهی ایجاد می‌کند. کاهش تولید گرما همچنین به افزایش عمر قطعات الکترونیکی کمک کرده و نیاز به سیستم‌های خنک‌کننده اضافی را از بین می‌برد. در یک سال، این صرفه‌جویی می‌تواند به مقدار قابل توجهی از هزینه‌های برق بکاهد.

طول عمر و دوام بالا

این پاور ساپلای ۱۲ ولت صنعتی با استفاده از قطعات با کیفیت بالا و طراحی مهندسی شده، MTBF بیش از ۶۵۸,۰۰۰ ساعت را ارائه می‌دهد. خنک‌سازی طبیعی بدون فن، احتمال خرابی مکانیکی را به حداقل می‌رساند و محیط کار بی‌صدایی را فراهم می‌آورد. این ویژگی‌ها نشان‌دهنده قابلیت اطمینان فوق‌العاده و هزینه تمام شده بسیار پایین در طول عمر محصول است.

راهنمای نصب و راه‌اندازی

نصب منبع تغذیه سوئیچینگ ۱۲۰ وات مینول بسیار ساده و سریع است. این دستگاه می‌تواند روی ریل DIN استاندارد ۳۵mm نصب شود یا با استفاده از چهار سوراخ نصب، به سطح صاف پیچ شود. برای نصب روی ریل، قسمت بالای دستگاه را روی لبه بالایی ریل قرار داده و قسمت پایینی را فشار دهید تا گیره‌های فنری قفل شوند. برای جداسازی، با یک پیچ گوشتی باریک گیره را به سمت پایین فشار داده و دستگاه را خارج کنید.

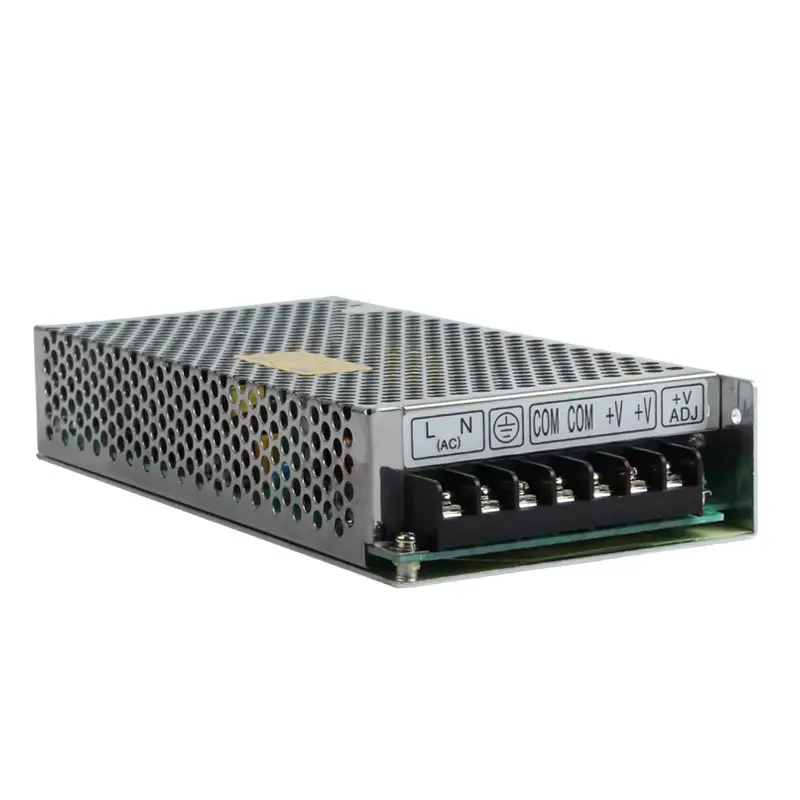

اتصالات الکتریکی از طریق ترمینال‌های پیچی قوی و مطمئن انجام می‌شود. ورودی AC شامل سه ترمینال L (فاز)، N (نول) و زمین است. خروجی DC شامل ترمینال‌های +V (مثبت ۱۲ ولت) و -V یا COM (منفی یا زمین DC) است. حتماً قبل از اتصال، از قطبیت صحیح اطمینان حاصل کنید و از سیم‌های با مقطع مناسب (حداقل AWG16 برای خروجی ۱۰ آمپر) استفاده نمایید.

قبل از روشن کردن دستگاه، تمام اتصالات را بررسی کنید و مطمئن شوید که بار متصل از ظرفیت ۱۰ آمپر تجاوز نمی‌کند. LED سبز روی دستگاه نشان‌دهنده خروجی صحیح و عملکرد نرمال است. برای عملکرد بهینه و طولانی مدت، فضای کافی (حداقل ۱۰ سانتی‌متر) در اطراف دستگاه برای جریان هوای طبیعی در نظر بگیرید.

در محیط‌های با دمای محیط بالای ۵۰ درجه سانتیگراد، باید از نمودار Derating مندرج در دیتاشیت استفاده کنید و توان خروجی را متناسب با دما کاهش دهید. برای کاربردهای با بار سنگین و مداوم، توصیه اکید می‌شود حداکثر ۸۰٪ ظرفیت نامی دستگاه (یعنی ۸ آمپر) را استفاده کنید تا عمر آن به طور قابل توجهی افزایش یابد.

برای تنظیم ولتاژ خروجی در محدوده ±۱۰٪، از پتانسیومتر کوچک داخلی با برچسب V.ADJ استفاده کنید. با یک مولتی‌متر دقیق به خروجی متصل و با پیچ گوشتی تنظیم، ولتاژ را به مقدار دلخواه تنظیم نمایید. این قابلیت برای جبران افت ولتاژ در کابل‌های طولانی یا تطبیق با نیازهای خاص تجهیزات بسیار مفید است.

بخش سوالات متداول:

آیا می‌توانم این منبع تغذیه را برای دوربین‌های مداربسته ۱۲ ولت استفاده کنم؟

بله، منبع تغذیه ۱۲ ولت ۱۰ آمپر مینول S-120-12 یکی از بهترین انتخاب‌ها برای سیستم‌های دوربین مداربسته است. با توان ۱۲۰ وات و جریان ۱۰ آمپر، می‌توانید ۶ تا ۸ دوربین با مصرف متوسط (۱۰ تا ۱۵ وات هر کدام) را همزمان تغذیه کنید. پایداری ولتاژ خروجی، نویز بسیار کم، سیستم‌های حفاظتی جامع، عملکرد کاملاً بی‌صدا بدون فن و قابلیت اطمینان بالا، آن را برای سیستم‌های امنیتی که باید ۲۴ ساعته کار کنند ایده‌آل می‌کند. توصیه می‌شود حداکثر ۸۰٪ ظرفیت (۸ آمپر) را استفاده کنید.

این منبع تغذیه در چه محدوده دمایی می‌تواند کار کند؟

محدوده دمای عملکرد این پاور ساپلای ۱۲ ولت صنعتی از ۳۰- تا ۷۰+ درجه سانتیگراد با خنک‌سازی طبیعی است. در دماهای بالاتر از ۵۰ درجه، باید از نمودار Derating استفاده کنید و توان خروجی را به صورت خطی کاهش دهید. برای مثال، در ۶۰ درجه باید توان را به حدود ۷۵-۸۰٪ محدود کنید. از آنجا که این دستگاه فن ندارد و از خنک‌سازی طبیعی استفاده می‌کند، تهویه مناسب و فضای کافی برای جریان هوا در محیط نصب بسیار مهم و ضروری است.

آیا می‌توانم چند عدد از این منابع تغذیه را به صورت موازی برای افزایش توان استفاده کنم؟

خیر، مدل S-120-12 قابلیت موازی‌سازی مستقیم (Parallel Operation) را ندارد. اگر به توان یا جریان بیشتری نیاز دارید، باید از مدل‌های با توان بالاتر مانند S-150-12 (جریان ۱۲.۵ آمپر) یا S-240-12 (جریان ۲۰ آمپر) از همین سری استفاده کنید. برای کاربردهایی که نیاز به افزونگی و Redundancy دارند، مینول سری‌های مخصوصی مانند RSP و DRP دارد که قابلیت اتصال موازی و N+1 Redundancy را دارند.
