منبع تغذیه مینول ۲۴ ولت ۸.۸ آمپر اورجینال | S-200-24

معرفی منبع تغذیه مینول S-200-24

منبع تغذیه مینول S-200-24 یکی از محبوب‌ترین و پرفروش‌ترین محصولات برند جهانی مینول (Meanwell) است که به عنوان استاندارد طلایی در صنعت منابع تغذیه سوئیچینگ شناخته می‌شود. این پاور ساپلای ۲۴ ولت ۸.۸ آمپر با توان خروجی ۲۱۱.۲ وات (نزدیک به ۲۰۰ وات نامی)، ترکیبی عالی از کیفیت، قابلیت اطمینان و قیمت مناسب را ارائه می‌دهد.

برند مینول از سال ۱۹۸۲ در تایوان تأسیس شده و امروزه به عنوان یکی از سه تولیدکننده برتر منابع تغذیه استاندارد در جهان شناخته می‌شود. این منبع تغذیه سوئیچینگ مینول با بیش از چهار دهه تجربه در طراحی و تولید، استانداردهای بالای کیفیت را رعایت می‌کند و در صنایع مختلف از اتوماسیون گرفته تا پزشکی مورد استفاده قرار می‌گیرد.

مدل S-200-24 با طراحی فشرده و نصب آسان روی ریل DIN، برای تابلوهای صنعتی و فضاهای محدود بهینه‌سازی شده است. این منبع تغذیه صنعتی ۲۰۰ وات می‌تواند در شرایط محیطی سخت از دمای ۳۰- تا ۷۰+ درجه سانتیگراد عملکرد پایداری داشته باشد.

ویژگی‌های برجسته منبع تغذیه سوئیچینگ مینول

تکنولوژی سوئیچینگ پیشرفته

این پاور ساپلای ۲۴ ولت ۸.۸ آمپر از تکنولوژی سوئیچینگ مدرن با فرکانس بالا استفاده می‌کند که نسبت به منابع تغذیه خطی سنتی، مزایای بی‌شماری دارد. راندمان بالای ۸۸ درصد باعث کاهش اتلاف انرژی، کاهش تولید گرما و نیاز کمتر به سیستم خنک‌کننده می‌شود. طراحی فشرده با ابعاد ۲۱۵×۱۱۵×۳۰ میلی‌متر و وزن تنها ۶۵۰ گرم، نصب و حمل را بسیار آسان می‌کند.

یکی از ویژگی‌های برجسته این محصول، خنک‌سازی طبیعی بدون نیاز به فن است. این طراحی باعث عملکرد کاملاً بی‌صدا، کاهش احتمال خرابی مکانیکی و افزایش طول عمر دستگاه می‌شود.

سیستم‌های حفاظتی چندگانه

یکی از ویژگی‌های کلیدی منبع تغذیه مینول S-200-24، سیستم‌های حفاظتی جامع و هوشمند آن است. حفاظت در برابر اضافه بار (Overload Protection) در محدوده ۱۰۵ تا ۱۵۰ درصد با روش Hiccup، حفاظت در برابر اضافه ولتاژ (OVP) در محدوده ۲۷ تا ۳۳ ولت، حفاظت در برابر اتصال کوتاه (Short Circuit Protection) با قابلیت ریست خودکار، و حفاظت در برابر دمای بیش از حد همگی برای محافظت از تجهیزات گران‌قیمت شما طراحی شده‌اند.

مشخصات فنی پاور ساپلای ۲۴ ولت ۸.۸ آمپر

پارامترهای ورودی

این منبع تغذیه صنعتی ۲۰۰ وات از رنج ورودی بسیار گسترده ۸۸ تا ۲۶۴ ولت AC پشتیبانی می‌کند که آن را برای استفاده در کشورهای مختلف با استانداردهای برق متفاوت و همچنین در شبکه‌های برق با نوسان بالا مناسب می‌سازد. فرکانس ورودی از ۴۷ تا ۶۳ هرتز است و جریان ورودی در ۱۱۵VAC حدود ۲.۹ آمپر و در ۲۳۰VAC حدود ۱.۵ آمپر می‌باشد.

یکی از نکات مهم، محدود بودن جریان هجومی (Inrush Current) به کمتر از ۴۰ آمپر در ۲۳۰VAC است که از فیوزها و کلیدهای مینیاتوری محافظت می‌کند و امکان روشن شدن همزمان چندین دستگاه را فراهم می‌آورد. همچنین قابلیت Leakage Current کمتر از ۰.۷۵ میلی‌آمپر، ایمنی بالایی را تضمین می‌کند.

پارامترهای خروجی

ولتاژ خروجی نامی این پاور ساپلای ۲۴ ولت ۸.۸ آمپر، ۲۴ ولت DC با تلرانس ±۱٪ است که دقت بسیار بالایی را نشان می‌دهد. جریان نامی ۸.۸ آمپر با توان ۲۱۱.۲ وات، برای طیف گسترده‌ای از کاربردها کافی است. ولتاژ خروجی قابل تنظیم در محدوده ±۱۰٪ (تقریباً ۲۱.۶ تا ۲۶.۴ ولت) از طریق پتانسیومتر داخلی است.

نویز و ریپل خروجی کمتر از ۱۵۰ میلی‌ولت پیک به پیک در پهنای باند ۲۰MHz است که برای اکثر کاربردهای حساس مناسب می‌باشد. زمان راه‌اندازی کمتر از ۵۰۰ میلی‌ثانیه و زمان هولد بیش از ۱۶ میلی‌ثانیه در ۲۳۰VAC، پاسخ‌گویی سریع و عملکرد مطمئن را تضمین می‌کند.

گواهینامه‌های بین‌المللی

منبع تغذیه مینول S-200-24 دارای گواهینامه‌های معتبر بین‌المللی شامل UL، CUL، TUV، CB، CE و CCC است که نشان‌دهنده رعایت استانداردهای ایمنی و کیفیت جهانی می‌باشد. سطح ایزولاسیون ورودی به خروجی ۳۰۰۰VAC و ورودی به زمین ۲۰۰۰VAC، ایمنی بالایی برای اپراتورها و تجهیزات فراهم می‌کند.

این محصول با استانداردهای EMC شامل EN55032 Class B و EN61000-3-2/3 مطابقت دارد که تداخل الکترومغناطیسی بسیار کمی ایجاد می‌کند و می‌توان آن را در کنار تجهیزات حساس استفاده کرد. MTBF (میانگین زمان بین خرابی‌ها) این دستگاه بیش از ۶۷۷ هزار ساعت طبق استاندارد MIL-HDBK-217F است که قابلیت اطمینان فوق‌العاده آن را تأیید می‌کند.

کاربردهای منبع تغذیه صنعتی ۲۰۰ وات

سیستم‌های اتوماسیون صنعتی

این پاور ساپلای ۲۴ ولت ۸.۸ آمپر یکی از محبوب‌ترین انتخاب‌ها برای تغذیه PLCها، پنل‌های HMI، سنسورها، اکچویتورها، رله‌های صنعتی و سایر تجهیزات اتوماسیون است. ولتاژ ۲۴ ولت DC به عنوان استاندارد صنعتی برای سیستم‌های کنترل شناخته می‌شود و توان ۲۰۰ وات این مینول S-200-24 اورجینال امکان تغذیه همزمان چندین دستگاه را فراهم می‌کند.

دوربین‌های مداربسته و امنیتی

سیستم‌های نظارت تصویری، دوربین‌های IP، DVR/NVR و تجهیزات کنترل دسترسی از مشتریان اصلی این منبع تغذیه سوئیچینگ مینول هستند. پایداری ولتاژ خروجی و حفاظت‌های جامع، عملکرد ۲۴ ساعته و بدون وقفه سیستم‌های امنیتی را تضمین می‌کند. با توان ۲۰۰ وات، می‌توانید همزمان ۸ تا ۱۰ دوربین با مصرف متوسط را تغذیه کنید.

روشنایی LED و نمایشگرها

صنعت روشنایی LED از جمله نوارهای LED، پنل‌های نوری، تابلوهای تبلیغاتی و نمایشگرهای دیجیتال نیز از کاربران عمده این منبع تغذیه صنعتی ۲۰۰ وات هستند. خروجی DC پایدار و نویز بسیار کم، کیفیت روشنایی را بهبود می‌بخشد و از سوختن زودرس LEDها جلوگیری می‌کند.

سایر کاربردها شامل تجهیزات مخابراتی، سیستم‌های صوتی و تصویری حرفه‌ای، دستگاه‌های پزشکی کلاس II، تابلوهای برق صنعتی، سیستم‌های HVAC، ماشین‌های CNC و طیف وسیعی از تجهیزات الکترونیکی است.

مزایای استفاده از مینول S-200-24 اورجینال

راندمان بالا و صرفه‌جویی انرژی

راندمان ۸۸ درصدی این منبع تغذیه مینول S-200-24 باعث می‌شود که تنها ۱۲ درصد انرژی ورودی به صورت گرما تلف شود. در کاربردهای صنعتی که دستگاه به صورت ۲۴ ساعته کار می‌کند، این صرفه‌جویی در طول سال به مقدار قابل توجهی می‌رسد. کاهش تولید گرما همچنین به افزایش عمر قطعات الکترونیکی و کاهش نیاز به خنک‌سازی کمک می‌کند.

قابلیت اطمینان و طول عمر

مینول S-200-24 اورجینال با استفاده از قطعات با کیفیت بالا و طراحی حرفه‌ای، MTBF بیش از ۶۷۷,۰۰۰ ساعت را ارائه می‌دهد که معادل بیش از ۷۷ سال کار مداوم است! این ویژگی نشان‌دهنده قابلیت اطمینان فوق‌العاده و هزینه تمام شده پایین در طول عمر محصول است. خنک‌سازی طبیعی بدون فن، احتمال خرابی مکانیکی را به حداقل می‌رساند و محیط کار بی‌صدایی را فراهم می‌آورد.

راهنمای نصب و بهره‌برداری

نصب منبع تغذیه صنعتی ۲۰۰ وات مینول بسیار ساده است. این دستگاه می‌تواند روی ریل DIN استاندارد ۳۵mm نصب شود یا با استفاده از چهار سوراخ نصب، به سطح صاف پیچ شود. برای نصب روی ریل، قسمت بالا را روی لبه ریل قرار داده و قسمت پایین را فشار دهید تا گیره‌های فنری قفل شوند.

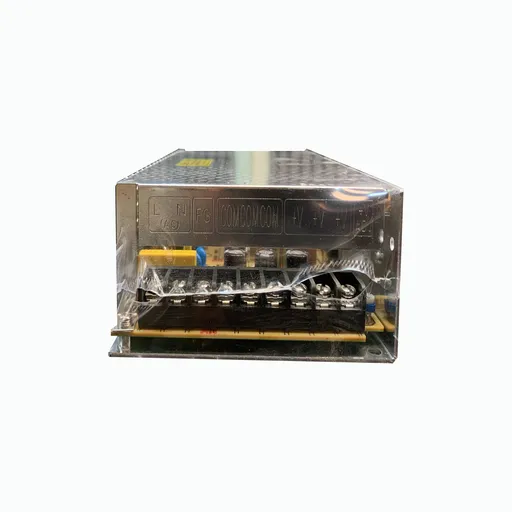

اتصالات الکتریکی از طریق ترمینال‌های پیچی انجام می‌شود. ورودی AC شامل سه ترمینال L (فاز)، N (نول) و زمین است. خروجی DC شامل ترمینال‌های +V، -V و تنظیم ولتاژ (Trim) است. حتماً از قطبیت صحیح اطمینان حاصل کنید و از سیم‌های با مقطع مناسب (حداقل AWG16 برای خروجی) استفاده نمایید.

قبل از روشن کردن، تمام اتصالات را بررسی کنید و اطمینان حاصل کنید که بار متصل از ظرفیت دستگاه تجاوز نمی‌کند. LED سبز روی دستگاه نشان‌دهنده خروجی صحیح است. برای عملکرد بهینه، فضای کافی (حداقل ۱۰ سانتی‌متر) در اطراف دستگاه برای جریان هوای طبیعی در نظر بگیرید.

در محیط‌های با دمای بالای ۵۰ درجه، باید از Derating Curve مندرج در دیتاشیت استفاده کنید و توان خروجی را متناسب با دما کاهش دهید. برای کاربردهای با بار سنگین، توصیه می‌شود حداکثر ۸۰٪ ظرفیت دستگاه را استفاده کنید تا عمر آن افزایش یابد.

بخش سوالات متداول:

تفاوت منبع تغذیه مینول S-200-24 اورجینال با نمونه‌های تقلبی چیست؟

محصولات اورجینال مینول دارای کد شناسایی منحصر به فرد، برچسب‌های هولوگرام و کیفیت ساخت برتر هستند. نمونه‌های تقلبی معمولاً مشخصات واقعی کمتری دارند، راندمان پایین‌تر، عمر کوتاه‌تر و سیستم‌های حفاظتی ناکافی دارند. خرید از فروشندگان مجاز با گارانتی اصالت، تنها راه اطمینان از دریافت محصول اورجینال است. مینول S-200-24 اورجینال دارای MTBF بالا، گواهینامه‌های معتبر و پشتیبانی کارخانه است.

آیا می‌توانم چند عدد از این منابع تغذیه را به صورت موازی برای افزایش توان استفاده کنم؟

خیر، مدل S-200-24 قابلیت موازی‌سازی مستقیم (Parallel Operation) را ندارد. اگر به توان بیشتر نیاز دارید، باید از مدل‌های با توان بالاتر مانند S-320-24 یا S-350-24 از همین سری استفاده کنید. برای کاربردهایی که نیاز به افزونگی (Redundancy) دارند، مینول سری‌های مخصوص با قابلیت موازی مانند سری RSP دارد که می‌توانید از آن‌ها استفاده کنید.

این منبع تغذیه سوئیچینگ مینول در چه محدوده دمایی می‌تواند کار کند؟

محدوده دمای کارکرد این پاور ساپلای ۲۴ ولت ۸.۸ آمپر از ۳۰- تا ۷۰+ درجه سانتیگراد با خنک‌سازی طبیعی است. در دماهای بالاتر از ۵۰ درجه، باید از نمودار Derating استفاده کنید و توان خروجی را کاهش دهید. برای مثال، در ۶۰ درجه باید توان را به حدود ۸۰٪ محدود کنید. از آنجا که این دستگاه فن ندارد و از خنک‌سازی طبیعی استفاده می‌کند، تهویه مناسب در محیط نصب بسیار مهم است.

چرا این منبع تغذیه صدا ندارد؟

این دستگاه از خنک‌سازی طبیعی (Free Air Convection) بهره می‌برد و نیازی به فن خنک‌کننده ندارد. این طراحی چند مزیت دارد: اول، عملکرد کاملاً بی‌صدا که برای محیط‌های اداری و مسکونی ایده‌آل است. دوم، کاهش احتمال خرابی مکانیکی چون فن‌ها از جمله قطعاتی هستند که زودتر خراب می‌شوند. سوم، افزایش طول عمر به دلیل عدم ورود گرد و غبار از طریق فن. البته باید فضای کافی برای جریان هوای طبیعی در اطراف دستگاه تأمین شود.
