تعمیر کلید اتومات، کنتاکتور و رله ضربه | بازرگانی عظیم زاده
تعمیر گیربکس و موتور جرثقیل (عیبیابی سریع، نکات ایمنی، و زمان تماس با تعمیرکار)
اگر تعمیر گیربکس و موتور جرثقیل را جدی نگیرید، نتیجه معمولاً یکی از اینهاست: توقف خط تولید، افت ایمنی، یا هزینههای چندبرابری بهخاطر آسیب زنجیرهای (گیربکس، ترمز، کوپلینگ، اینورتر، کابل و…).
در این راهنما، بهجای آموزشهای خطرناکِ دستکاری، یک مسیر عیبیابی کاربردی و قابلفهم میدهیم تا سریع تشخیص دهید مشکل احتمالاً از کجاست و چه زمانی باید دستگاه را از سرویس خارج کنید و به تعمیرکار بسپارید.
- صدای تقتق/زوزه از گیربکس + داغی غیرعادی = احتمال کمبود روانکاری یا خرابی یاتاقان/دنده
- موتور زیر بار زور ندارد یا آمپر بالا میرود = احتمال مشکل مکانیکی (گیرکردن، ترمز، هممحوری) یا مشکل برق/اینورتر
- بوی سوختگی/دود/قطع مکرر = فوراً توقف و بررسی تخصصی
- نشتی روغن گیربکس = ریسک خرابی سریعتر، مخصوصاً در بارهای سنگین
برای ثبت درخواست و بررسی تخصصی، از این صفحه اقدام کنید: درخواست تعمیرات تخصصی
کلید اتومات، کنتاکتور، رله ضربه و پلاتین دقیقاً چیست؟
برای اینکه تعمیر درست انجام شود، باید قطعه را درست بشناسیم:

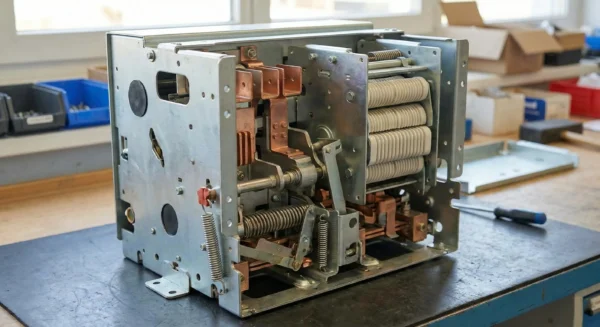

کلید اتومات (Automatic Breaker)
در بازار ایران «کلید اتومات» گاهی به MCCB و گاهی به کلیدهای قدرت مثل ACB (کلید هوایی) هم گفته میشود. اگر میخواهید مدلها را ببینید یا برای جایگزینی بررسی کنید، این دستهبندی کاربردی است:
کنتاکتور (Contactor)
کنتاکتور سوئیچ الکترومغناطیسی است؛ بوبین (Coil) با ولتاژ فرمان فعال میشود و کنتاکتهای قدرت/کمکی وصل یا قطع میشوند. برای انتخاب/مقایسه مدلها:

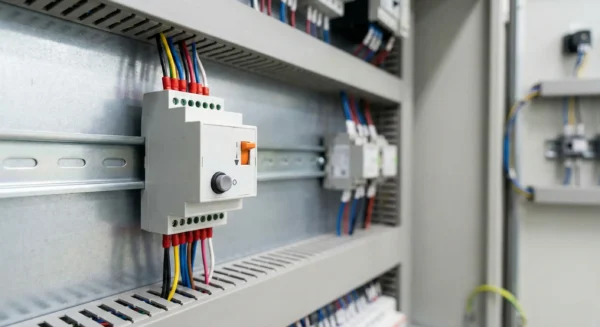

رله ضربه (Impulse Relay)
رله ضربه معمولاً با هر پالس فرمان، وضعیت کنتاکت را تغییر میدهد (لچینگ/حافظهدار) و در روشنایی و مدارهای کنترلی زیاد استفاده میشود. نمونههای موجود در سایت:
پلاتین یعنی چه؟
«پلاتین» در اصطلاح رایج تعمیرکاران تابلو، همان سطح کنتاکت (Contact Tips) است (معمولاً آلیاژ نقره). خرابی پلاتین یعنی افزایش مقاومت تماس، جرقه/قوس بیشتر، داغی و در نهایت سوختگی.
نکات ایمنی حیاتی قبل از باز کردن تابلو (جدی بگیرید)

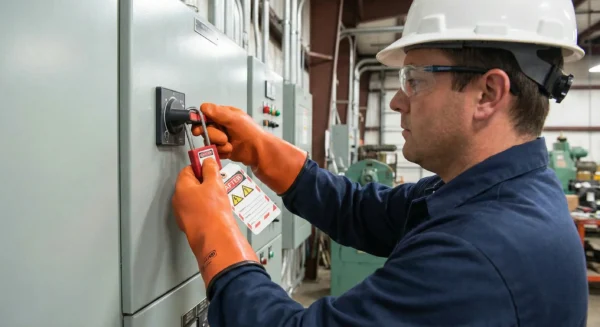

تعمیر این تجهیزات برای افراد آموزشدیده است و باید با روشهای ایمن انجام شود. حداقل استانداردهای قفلگذاری/برچسبگذاری (LOTO) برای جلوگیری از برقدار شدن ناگهانی را رعایت کنید.
چکلیست ایمنی کوتاه:
- قطع کامل انرژی و اجرای LOTO (قفل و تگ)
- تخلیه انرژی ذخیرهشده (خازنها/فنر مکانیزمها)
- استفاده از PPE مناسب و ابزار عایق
- جلوگیری از ورود گردوغبار و رطوبت به تابلو حین کار
علائم خرابی و عیبیابی سریع (با جدول کاربردی)
جدول زیر کمک میکند سریعتر به «علت محتمل» برسید:
| تجهیز | علامت رایج | علت محتمل | تست سریع | اقدام پیشنهادی |
|---|---|---|---|---|
| کلید اتومات/هوایی | تریپ بیدلیل | گرما، شل بودن کابلشو، تنظیمات تریپیونیت، سلکتیویتی نامناسب | ترموگرافی نقاط اتصال، بررسی سفتی اتصالات | سرویس اتصالات، بازبینی تنظیمات، تست عملکرد |
| کلید اتومات/هوایی | داغی غیرعادی | مقاومت تماس بالا، کثیفی، فرسودگی مکانیزم | اندازهگیری جریان و مقایسه فازها | بازسازی/تعویض کنتاکت، سرویس مکانیزم |
| کنتاکتور | زوزه/لرزش | افت ولتاژ فرمان، خرابی بوبین، کثیفی هسته | اندازهگیری ولتاژ بوبین، بازدید ظاهری | اصلاح مدار فرمان، تعویض بوبین/سرویس |
| کنتاکتور | گیرکردن یا جوشخوردن | قوس زیاد، انتخاب نامناسب، کنتاکت فرسوده | بازدید پلاتین و قوسگیر | تعویض کنتاکت/کنتاکتور، بررسی سایزینگ |
| رله ضربه | عمل نکردن با پالس | تغذیه نامناسب، کنتاکت داخلی فرسوده، خطای سیمبندی | تست فرمان، کنترل سیمبندی | سرویس/تعویض رله، اصلاح مدار |
(اگر نیاز به قطعه جایگزین دارید، نمونه کنتاکتور پرمصرف)
استانداردها و معیارهای قابل اتکا برای تعمیر حرفهای
اگر میخواهید تعمیر «مهندسی» باشد، فقط به تجربه تکیه نکنید؛ معیار باید استاندارد و راهنمای سازنده باشد:
- استاندارد کلیدهای مدارشکن فشار ضعیف: IEC 60947-2
- استاندارد کنتاکتور و راهانداز موتور: IEC 60947-4-1
فرآیند پیشنهادی تعمیر (از پذیرش تا تست نهایی)
این روند، هم برای تعمیرگاه و هم برای مدیر نگهداری مفید است:
1) پذیرش + ثبت علائم دقیق
- نوع تجهیز، جریان نامی، شرایط محیطی، تعداد قطع و وصل روزانه
- شرح دقیق خطا: تریپ لحظهای؟ اضافهبار؟ داغی؟ بوی سوختگی؟
2) عیبیابی مرحلهای (بدون حدس)
- بررسی اتصالات و آثار حرارت
- بررسی مکانیزم، قوسگیر (Arc Chute)، کنتاکتها (پلاتین)
- بررسی مدار فرمان (برای کنتاکتور/رله ضربه)
3) تعویض یا بازسازی قطعات مصرفی
- در بسیاری از خرابیها، «قطعه مصرفی» همان کنتاکتها و فنرها هستند.
- تصمیم نهایی باید بر اساس تست باشد، نه فقط ظاهر.
4) تستهای ضروری بعد از تعمیر
برای اطمینان از ایمنی و عملکرد:

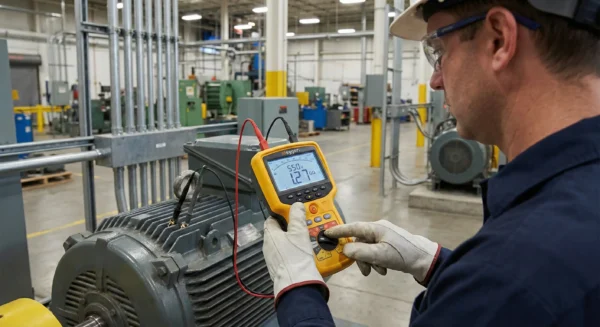

- تست عایقی با میگر (Insulation Resistance)

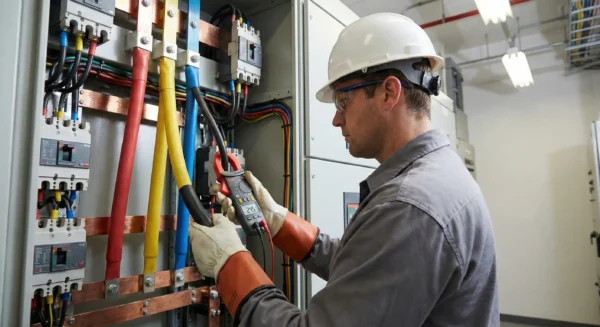

- اندازهگیری جریان و عدمتعادل با کلمپ آمپرمتر
اشتباهات رایج (که هزینه را چند برابر میکند)
- تعویض قطعه بدون پیدا کردن علت اصلی (مثلاً افت ولتاژ فرمان باعث سوختن بوبین)
- بستن کابلشو بدون گشتاور مناسب → داغی و تریپ
- انتخاب نامناسب و عدم هماهنگی حفاظتی (Selectivity) → قطعهای ناخواسته در شبکه
- تمیزکاری غلط (مواد نامناسب) که باعث آسیب به عایق یا کنتاکت میشود
نکات نگهداری پیشگیرانه (برای کاهش خرابی پلاتین و تریپ)
- بازرسی دورهای نقاط اتصال و علائم حرارت
- تمیز نگهداشتن تابلو (گردوغبار = افزایش قوس و داغی)
- بررسی سلامت مدار فرمان و ولتاژ بوبین
- ثبت تاریخچه قطع و وصل و خطاها (برای پیشبینی خرابی)
چه زمانی تعمیر بهصرفه است و چه زمانی تعویض؟
تعمیر معمولاً بهصرفه است اگر:
- بدنه و عایق سالم است و خرابی روی قطعات مصرفی/مکانیزم است
- قطعات اصلی قابل تامین باشد
- تستهای بعد از تعمیر نتیجه قابل قبول بدهد
سوالات متداول (FAQ)
معمولاً به خاطر داغی اتصالات، تنظیمات نامناسب، یا هماهنگی حفاظتی اشتباه است. با تست حرارتی و بررسی تنظیمات شروع کنید.
اگر سیاهی شدید، حفرهدار شدن، جرقه زیاد یا داغی غیرعادی دارید، احتمال خرابی کنتاکت بالاست و باید تست مقاومت تماس/بازدید انجام شود.
اغلب افت ولتاژ بوبین، لرزش هسته، یا کثیفی/سایش قطعات مکانیکی باعث زوزه میشود.
تغذیه نامطمئن، سیمبندی اشتباه، یا فرسودگی کنتاکت داخلی از دلایل رایج است. نمونههای رله ضربه
حداقل تست عایقی و بررسی جریان/داغی اتصالات. برای بریکرها، راهنمای سازنده هم کمک میکند.
اگر مشکل شما تعمیر کلید اتومات، تعمیر کنتاکتور، تعمیر رله ضربه یا تعویض پلاتین است، با یک عیبیابی درست میتوان هم هزینه را کنترل کرد و هم از خاموشی خط تولید جلوگیری کرد.
برای ثبت درخواست تعمیرات و دریافت راهنمایی (کارگاه مشهد و امکان هماهنگی ارسال)، از این صفحات استفاده کنید:
