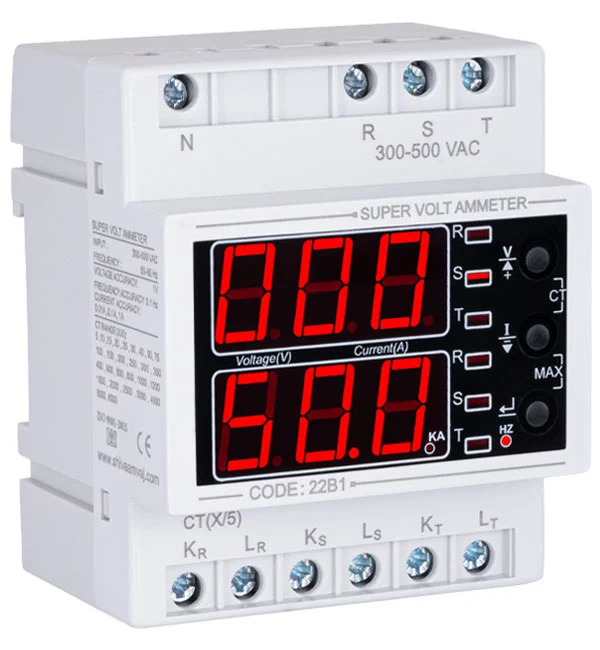

معرفی سوپرولت آمپر متر شیوا امواج VAB-6000A

سوپرولت آمپر متر شیوا امواج مدل VAB-6000A از سری 71 محصولات این شرکت، یکی از پیشرفته‌ترین ابزارهای اندازه‌گیری الکتریکی در بازار ایران است. این آمپر ولت متر دیجیتال با ترکیب دو عملکرد حیاتی اندازه‌گیری ولتاژ و جریان در یک دستگاه واحد، تحولی اساسی در طراحی تابلوهای برق صنعتی ایجاد کرده است. کاربران این محصول می‌توانند به‌طور همزمان هر دو پارامتر مهم شبکه برق را بر روی دو نمایشگر LED جداگانه مشاهده کنند.

شرکت شیوا امواج با بهره‌گیری از تجربه چندین ساله خود در صنعت تجهیزات برق، این سوپرولت متر صنعتی را به‌گونه‌ای طراحی کرده که نه‌تنها دقت اندازه‌گیری بالایی دارد، بلکه نصب و راه‌اندازی آن نیز بسیار ساده است. مدل VAB-6000A قادر به اندازه‌گیری جریان‌های تا 6000 آمپر با استفاده از ترانس جریان (CT) است، که آن را برای کاربردهای سنگین صنعتی مناسب می‌سازد.

قابلیت‌های کلیدی محصول

نمایشگر ولتاژ جریان VAB-6000A دارای دو صفحه نمایش LED مجزا است که هر کدام یک پارامتر را نمایش می‌دهند. صفحه بالایی ولتاژ را با ارقام سبز رنگ و صفحه پایینی جریان را با ارقام قرمز رنگ نمایش می‌دهد. این تفکیک رنگی به کاربر کمک می‌کند که به‌سرعت و بدون خطا، مقادیر را تشخیص دهد.

این ولت آمپر متر پنلی دارای قابلیت اندازه‌گیری ولتاژ در محدوده 0 تا 600 ولت AC است که تمامی استانداردهای رایج (110، 220، 380، 400 ولت) را پوشش می‌دهد. برای اندازه‌گیری جریان، دستگاه از ترانس جریان استاندارد 5 آمپر ثانویه استفاده می‌کند و می‌تواند جریان‌های اولیه تا 6000 آمپر را با نسبت‌های مختلف CT نمایش دهد.

کاربردهای آمپر ولت متر دیجیتال

سوپرولت آمپر متر شیوا امواج در صنایع مختلف کاربردهای متنوعی دارد. تابلوهای برق اصلی ساختمان‌های تجاری و مسکونی، پنل‌های کنترل خطوط تولید صنعتی، تابلوهای توزیع برق در مراکز داده و اتاق‌های سرور، سیستم‌های برق اضطراری و ژنراتورها، و تجهیزات پمپاژ و کمپرسورهای صنعتی از جمله این موارد هستند.

در صنایع پتروشیمی و پالایشگاهی که کنترل دقیق مصرف برق حیاتی است، این آمپر ولت متر دیجیتال به مهندسان کمک می‌کند تا عملکرد تجهیزات را مانیتور کنند و در صورت بروز هرگونه ناهنجاری، به‌سرعت واکنش نشان دهند. در ساختمان‌های هوشمند نیز این دستگاه برای سیستم‌های مدیریت انرژی (EMS) اطلاعات لازم را فراهم می‌کند.

مشخصات فنی سوپرولت متر صنعتی مدل 71

مدل VAB-6000A از مشخصات فنی برجسته‌ای برخوردار است که آن را از محصولات مشابه متمایز می‌کند.

پارامترهای اندازه‌گیری

محدوده اندازه‌گیری ولتاژ این سوپرولت آمپر متر 0 تا 600 ولت AC با دقت ±0.5% است. این دقت بالا تضمین می‌کند که داده‌های نمایش‌داده‌شده کاملاً قابل اعتماد هستند و می‌توان بر اساس آن‌ها تصمیمات مهم عملیاتی اتخاذ کرد.

برای اندازه‌گیری جریان، نمایشگر ولتاژ جریان VAB-6000A از ورودی استاندارد 5 آمپر استفاده می‌کند که باید از طریق ترانس جریان (CT) به آن متصل شود. نسبت CT قابل تنظیم است و می‌توان آن را برای جریان‌های مختلف از 5 آمپر تا 6000 آمپر تنظیم کرد. دقت اندازه‌گیری جریان نیز ±1% است.

این ولت آمپر متر پنلی با فرکانس 50-60 هرتز کار می‌کند و زمان نمونه‌برداری 0.5 ثانیه باعث می‌شود که تغییرات سریع در ولتاژ یا جریان به‌موقع نمایش داده شوند.

ویژگی‌های نمایشگر و رابط کاربری

سوپرولت متر صنعتی VAB-6000A دارای دو نمایشگر LED سون سگمنت سه رقمی است. هر نمایشگر ارقامی به ارتفاع 14 میلی‌متر دارد که خوانایی عالی حتی از فاصله‌های دور را فراهم می‌کند. نمایشگر ولتاژ (بالایی) به رنگ سبز و نمایشگر جریان (پایینی) به رنگ قرمز است.

ابعاد این آمپر ولت متر دیجیتال 72×72 میلی‌متر است که سایز استاندارد برای تابلوهای برق صنعتی محسوب می‌شود. سوراخ نصب مورد نیاز 68×68 میلی‌متر است. عمق نصب از پشت پنل حدود 70 میلی‌متر است که در اکثر تابلوها جای می‌گیرد.

بدنه این سوپرولت آمپر متر شیوا امواج از پلاستیک ABS مقاوم در برابر حرارت و ضربه ساخته شده و دارای درجه حفاظت IP40 از جلو است. این میزان حفاظت برای نصب در محیط‌های داخلی تابلوهای برق کافی است.

مزایای استفاده از نمایشگر ولتاژ جریان VAB-6000A

انتخاب این آمپر ولت متر دیجیتال برای تابلوهای برق مزایای قابل‌توجهی دارد که هزینه اولیه آن را به‌سرعت جبران می‌کند.

صرفه‌جویی در فضا و هزینه

یکی از بزرگ‌ترین مزایای سوپرولت آمپر متر شیوا امواج، ترکیب دو عملکرد در یک دستگاه است. به‌جای نصب یک ولت‌متر و یک آمپرمتر جداگانه که دو سوراخ روی پنل و دو برگه سیم‌کشی نیاز دارد، شما تنها با یک دستگاه هر دو پارامتر را مانیتور می‌کنید.

این ویژگی نه‌تنها فضای ارزشمند پنل تابلو را صرفه‌جویی می‌کند، بلکه هزینه خرید، نصب و سیم‌کشی را نیز کاهش می‌دهد. در پروژه‌های بزرگ که ده‌ها نقطه اندازه‌گیری دارند، این صرفه‌جویی بسیار چشمگیر خواهد بود.

همچنین مصرف برق این ولت آمپر متر پنلی بسیار پایین است (کمتر از 3 وات) و حتی با کار مداوم 24 ساعته، هزینه قابل‌توجهی ایجاد نمی‌کند.

دقت و قابلیت اطمینان بالا

نمایشگر ولتاژ جریان VAB-6000A با دقت ±0.5% برای ولتاژ و ±1% برای جریان، داده‌های بسیار دقیقی را ارائه می‌دهد. این دقت برای اکثر کاربردهای صنعتی و تجاری کاملاً کافی است و می‌توان بر اساس آن تصمیمات عملیاتی گرفت.

مدارهای حفاظتی داخلی این سوپرولت متر صنعتی در برابر نوسانات ولتاژ، اضافه ولتاژ گذرا و اغتشاشات الکترومغناطیسی محیطی محافظت می‌کنند. استفاده از قطعات الکترونیکی با کیفیت و عمر طولانی، باعث شده که این دستگاه سال‌ها بدون نیاز به تعمیر یا کالیبراسیون کار کند.

قابلیت کار در دمای محیطی -10 تا +50 درجه سانتی‌گراد و رطوبت تا 90 درصد (بدون تراکم)، این آمپر ولت متر دیجیتال را برای محیط‌های صنعتی سخت مناسب می‌سازد.

راهنمای نصب و راه‌اندازی ولت آمپر متر پنلی

نصب صحیح سوپرولت آمپر متر شیوا امواج VAB-6000A برای عملکرد بهینه و طولانی‌مدت آن ضروری است.

ملزومات نصب

قبل از شروع نصب، باید اطمینان حاصل کنید که تمام لوازم و ابزارهای لازم در دسترس هستند. برای این نمایشگر ولتاژ جریان به موارد زیر نیاز دارید:

• یک سوراخ مربعی 68×68 میلی‌متر روی پنل تابلو
• ترانس جریان (CT) با نسبت مناسب و خروجی ثانویه 5 آمپر
• کابل مسی با مقطع مناسب برای اتصال به شبکه برق
• کابل سیگنال برای اتصال به ترانس جریان
• دستورالعمل نصب که همراه محصول ارائه می‌شود

این سوپرولت متر صنعتی نیاز به منبع تغذیه جداگانه ندارد و از همان ولتاژی که اندازه‌گیری می‌کند، تغذیه می‌شود.

نحوه اتصال به شبکه برق

برای نصب این ولت آمپر متر پنلی، ابتدا دستگاه را از پشت پنل وارد سوراخ 68×68 میلی‌متری کرده و با استفاده از گیره‌های فنری ارائه‌شده آن را محکم کنید. سپس ترمینال‌های ورودی ولتاژ را به فازها متصل کنید.

برای اندازه‌گیری جریان، ابتدا ترانس جریان (CT) را روی کابل فاز مورد نظر نصب کنید. حتماً به جهت صحیح CT توجه کنید (فلش روی CT باید در جهت جریان باشد). سپس خروجی ثانویه CT را به ترمینال‌های مخصوص جریان روی سوپرولت آمپر متر شیوا امواج وصل کنید.

پس از اتصال، نسبت CT را از طریق دکمه‌های تنظیم روی دستگاه وارد کنید. مثلاً اگر از CT با نسبت 1000/5 استفاده کرده‌اید، باید عدد 1000 را در تنظیمات ثبت کنید تا دستگاه مقدار صحیح جریان اولیه را نمایش دهد.

مقایسه با سایر مدل‌های بازار

سوپرولت آمپر متر شیوا امواج VAB-6000A در مقایسه با محصولات مشابه داخلی و خارجی، مزیت‌های قابل‌توجهی دارد.

در مقایسه با نمونه‌های خارجی، این آمپر ولت متر دیجیتال با قیمتی حدود 50 درصد کمتر، عملکردی مشابه ارائه می‌دهد. پشتیبانی فنی فارسی‌زبان، دسترسی سریع به قطعات یدکی و عدم نیاز به واردات، مزایای دیگری هستند که استفاده از محصولات داخلی را توجیه می‌کنند.

در مقایسه با دستگاه‌های جداگانه ولت‌متر و آمپرمتر، این نمایشگر ولتاژ جریان فضا و هزینه قابل‌توجهی را صرفه‌جویی می‌کند. همچنین واسط کاربری یکپارچه و سیم‌کشی ساده‌تر، نصب و استفاده را راحت‌تر می‌کند.

مدل‌های ارزان‌قیمت‌تر بازار معمولاً از دقت پایین‌تر، عمر کوتاه‌تر LED ها و قطعات الکترونیکی بی‌کیفیت رنج می‌برند. سوپرولت متر صنعتی VAB-6000A با استفاده از قطعات مرغوب، دقت و پایداری بالایی را تضمین می‌کند.

مشابه:

ولت متر 48*96 شیوا امواج مدل VMU-F | ولتاژ شبکه را دقیق مانیتور کنید

ولت آمپر متر 96B شیوا امواج VAD-1000A | تجهیزات خود را هوشمندانه محافظت کنید

سوالات متداول درباره سوپرولت آمپر متر شیوا امواج

۱. آیا این دستگاه برای شبکه تک‌فاز و سه‌فاز قابل استفاده است؟

سوپرولت آمپر متر شیوا امواج VAB-6000A برای اندازه‌گیری یک فاز طراحی شده است. برای شبکه‌های تک‌فاز می‌توانید از یک دستگاه استفاده کنید. برای شبکه‌های سه‌فاز، باید سه عدد از این دستگاه را برای هر فاز جداگانه نصب کنید تا بتوانید ولتاژ و جریان هر سه فاز را مانیتور کنید.

۲. چه نوع ترانس جریان (CT) با این دستگاه سازگار است؟

این آمپر ولت متر دیجیتال با تمام ترانس‌های جریان استاندارد با خروجی ثانویه 5 آمپر سازگار است. شما می‌توانید از CT هایی با نسبت‌های مختلف (مثلاً 50/5، 100/5، 500/5، 1000/5 و ... تا 6000/5) استفاده کنید. فقط کافی است نسبت را در تنظیمات دستگاه وارد کنید.

۳. آیا نیاز به تغذیه برق جداگانه دارد؟

خیر، این نمایشگر ولتاژ جریان از همان ولتاژی که می‌خواهد اندازه‌گیری کند، تغذیه می‌شود. فقط کافی است ترمینال‌های ورودی ولتاژ را به شبکه برق وصل کنید و دستگاه شروع به کار می‌کند. نیازی به منبع تغذیه جداگانه یا مدار کمکی نیست.

۴. دقت اندازه‌گیری این سوپرولت متر چقدر است؟

دقت اندازه‌گیری ولتاژ ±0.5% و دقت اندازه‌گیری جریان ±1% از مقدار نمایش‌داده‌شده است. این دقت برای اکثر کاربردهای صنعتی و تجاری کاملاً مناسب است و می‌توانید با اطمینان بر اساس داده‌های آن تصمیم‌گیری کنید.

۵. گارانتی و خدمات پس از فروش چگونه است؟

سوپرولت آمپر متر شیوا امواج VAB-6000A دارای 18 ماه گارانتی تعویض قطعات معیوب و 10 سال خدمات پس از فروش است. در صورت بروز هرگونه مشکل، تیم پشتیبانی فنی شیوا امواج آماده کمک و رفع مشکل است.
