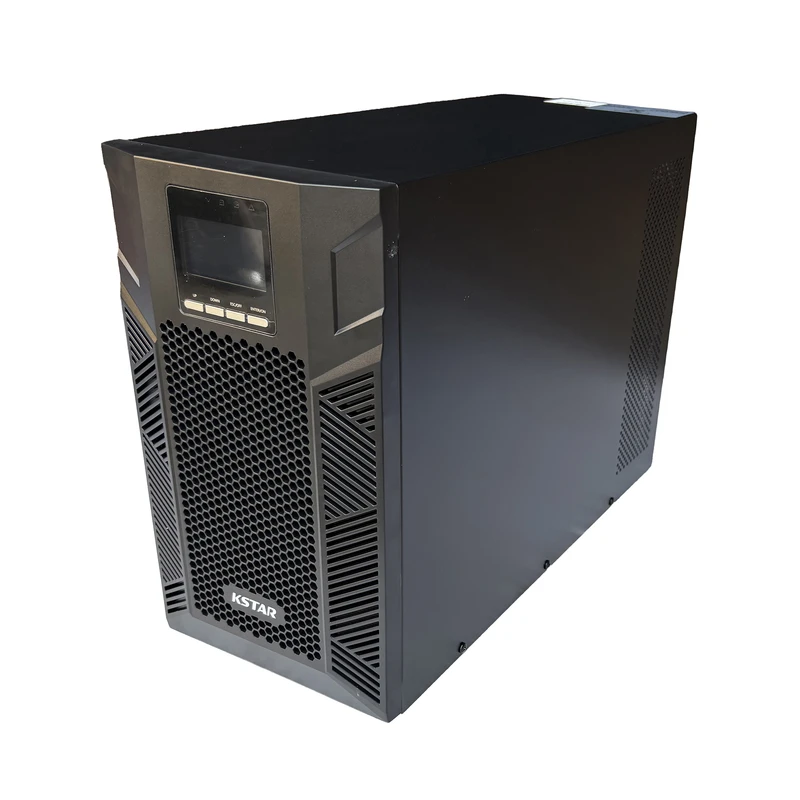

یو پی اس 6kva تک فاز برند کی استار KSTAR کد MP 6K H Online

یو پی اس 6kva تک فاز برند کی استار KSTAR مدل MP 6K H Online یک دستگاه UPS آنلاین (Online Double Conversion) با طراحی تمام دیجیتال و توان بالا است که برای حفاظت حداکثری از تجهیزات حیاتی در برابر هرگونه اختلال در شبکه برق طراحی شده است. یکی از نقاط قوت کلیدی این محصول، وجود باتری داخلی است که نیاز به تهیه و نصب باتری جداگانه را برطرف کرده و راه‌حلی یکپارچه، آماده به کار و مناسب برای دیتاسنترهای کوچک و متوسط ارائه می‌دهد. این یو پی اس با خروجی سینوسی خالص و توان واقعی ۵۴۰۰ وات، برای تأمین برق پایدار چندین رک سرور پرتراکم، تجهیزات شبکه اصلی (Core Switch)، ذخیره‌سازهای SAN/NAS، سیستم‌های پزشکی پیشرفته و خطوط تولید صنعتی حساس که در برابر نویز و نوسانات برق آسیب‌پذیر هستند، ایده‌آل است.

یو پی اس آنلاین (Double Conversion) چه مزیتی برای زیرساخت‌های حیاتی دارد؟

برخلاف UPS های خط تعاملی (Line-Interactive) یا آفلاین (Offline)، یو پی اس های آنلاین مانند مدل KSTAR MP 6K H، در تمام طول مدت فعالیت، برق ورودی (AC) را ابتدا به جریان مستقیم (DC) تبدیل و سپس دوباره به جریان متناوب (AC) با کیفیت و شکل موج سینوسی خالص تبدیل می‌کنند. در این فرآیند، تجهیزات متصل همواره از برق خروجی اینورتر تغذیه می‌شوند و هرگز مستقیماً به برق شهری با نوسان، نویز و هارمونیک متصل نیستند. بنابراین، زمان سوئیچینگ به باتری در زمان قطعی برق، صفر (Zero Transfer Time) است و تجهیزات شما کوچکترین اختلال یا پرش ولتاژی را احساس نمی‌کنند.

این ویژگی به ویژه برای دستگاه‌هایی که به افت ولتاژ (Brownout)، افزایش ناگهانی ولتاژ (Spike) یا نویز فرکانس بالا حساس هستند، مانند سرورهای دیتاسنتر، ذخیره‌سازهای متصل به شبکه (SAN/NAS)، تجهیزات تصویربرداری پزشکی (MRI, CT scan)، سیستم‌های کنترل صنعتی (PLC, DCS, SCADA) و تجهیزات مخابراتی حساس، حیاتی است. فناوری Double Conversion همراه با فیلترهای داخلی EMI/RFI، تضمین می‌کند که خروجی UPS همواره یک موج سینوسی تمیز، بدون هارمونیک و با دامنه ولتاژ ثابت باشد. این امر طول عمر تجهیزات الکترونیکی گران‌قیمت شما را افزایش داده و از خرابی‌های ناگهانی، از دست رفتن اطلاعات و توقف خط تولید جلوگیری می‌کند.

مشخصات فنی یو پی اس کی استار KSTAR MP 6K H

جدول زیر مهم‌ترین مشخصات فنی محصول را بر اساس استانداردهای جهانی نشان می‌دهد:

نقاط قوت (Pros) و محدودیت‌های یو پی اس کی استار KSTAR MP 6K H

نقاط قوت :

• حفاظت حرفه‌ای Online (Double Conversion): خروجی سینوسی خالص با زمان انتقال صفر. ایده‌آل برای محافظت از دیتاسنترها، رک‌های سرور حیاتی و تجهیزات پزشکی و صنعتی حساس.
• دارای باتری داخلی (توان بالا): مجموعه کامل و یکپارچه با ولتاژ باتری ۲۴۰ ولت. بدون نیاز به محاسبه، خرید و نصب باتری جداگانه. آماده استفاده بلافاصله پس از نصب در رک. بسیار مناسب برای مراکزی که فضای اضافی برای کابینت باتری ندارند.
• توان ۵۴۰۰ وات واقعی برای دیتاسنترهای کوچک و متوسط: با ضریب توان ۰.۹، قدرت کافی برای تغذیه همزمان ۱۰ تا ۱۵ سرور معمولی، ذخیره‌سازهای چند ترابایتی، تجهیزات شبکه اصلی و زیرساخت جانبی را دارد.
• محدوده ولتاژ ورودی بسیار گسترده (۱۱۰ تا ۳۰۰ ولت): کاهش چشمگیر مصرف باتری در شرایط نوسان برق شهری، که باعث افزایش طول عمر باتری می‌شود. در شبکه برق ناپایدار ایران این مزیت حیاتی است.
• راندمان بالا تا ۹۲٪ در حالت آنلاین و ۹۶٪ در حالت Eco: مصرف بهینه برق از شبکه، کاهش هزینه قبض برق و تولید گرمای کمتر در دیتاسنتر.
• قابلیت مانیتورینگ و مدیریت حرفه‌ای در سطح دیتاسنتر: دارای پورت‌های RS-232، USB، کانتاکت رله و اسلات هوشمند. قابلیت نصب کارت SNMP، کارت Modbus، کارت Relay I/O و کارت شبکه برای مدیریت یکپارچه با نرم‌افزارهای مرکز داده (DCIM).
• طراحی رک مانت ۳U و نمایشگر LCD لمسی پیشرفته: ارتفاع ۳ یونیت، مناسب برای رک‌های استاندارد. نمایشگر LCD لمسی رنگی، اطلاعات کاملی از وضعیت UPS، دیاگرام بلوکی قدرت، ولتاژ/فرکانس ورودی/خروجی، درصد بار (وات/VA)، وضعیت باتری (ولتاژ، جریان، دما، درصد شارژ، زمان باقیمانده)، تاریخچه ۱۰۰۰ رویداد و منحنی بار را نشان می‌دهد.
• سیستم خنک‌کاری هوشمند با فن‌های دمای متغیر: فن‌های با قابلیت کنترل سرعت بر اساس دما و بار، نویز را در شرایط عادی به حداقل می‌رساند و در بارهای بالا حداکثر خنک‌کاری را ارائه می‌دهد.

نقاط ضعف و محدودیت‌ها :

• وزن بسیار بالا (به دلیل باتری داخلی سنگین): وزن دستگاه حدود ۸۰-۹۰ کیلوگرم است. نصب آن در رک (به ویژه در ارتفاع بالای رک) حداقل به دو یا سه نفر و ریل‌های صنعتی قوی نیاز دارد و برای جابه‌جایی نیاز به لیفتراک یا تجهیزات بالابر دارد.
• مدت زمان بکاپ (Backup Time) محدود به باتری داخلی: با وجود باتری داخلی بزرگ، زمان بکاپ برای بار ۵۴۰۰ وات (۱۰۰٪) معمولاً بین ۳ تا ۷ دقیقه است. این زمان صرفاً برای خاموش کردن ایمن یا راه‌اندازی ژنراتور طراحی شده، نه برای کارکرد طولانی مدت دیتاسنتر.
• عدم امکان افزایش ظرفیت باتری خارجی در این مدل خاص (نسخه داخلی): از آنجایی که باتری داخلی است و این مدل خاص برای نصب رک با باتری داخلی طراحی شده، معمولاً جک باتری خارجی ندارد. در صورت نیاز به زمان بکاپ بیشتر (مثلاً ۳۰-۶۰ دقیقه)، باید مدل MP 6K H با قابلیت باتری خارجی (بدون باتری داخلی) را سفارش دهید.
• اتصال سخت سیم (Hardwire) نیاز به برقکار متخصص: برخلاف مدل‌های کوچک‌تر که پریز دارند، این مدل دارای ترمینال سخت سیم است. نصب و اتصال ورودی و خروجی آن حتماً باید توسط برقکار صنعتی مجرب با رعایت فاصله هوایی و سطح مقطع مناسب سیم انجام شود.
• قیمت بسیار بالا (به دلیل توان و باتری داخلی): این دستگاه یک سرمایه‌گذاری بزرگ است و قیمت آن به مراتب بالاتر از یو پی اس‌های کوچک‌تر است. برای کاربران با بودجه محدود، مدل 3kva یا 2kva گزینه‌های مناسب‌تری هستند.
• نیاز به فضای رک و تهویه قوی: با ارتفاع ۳U و عمق زیاد (معمولاً ۷۰۰-۸۰۰ میلی‌متر)، نیاز به فضای کافی در رک دارد. همچنین گرمای تولیدی آن بالاست و باید در رک با تهویه قوی (فن‌های اگزاست قوی) نصب شود.

پیشنهاد کاربردها/سناریوهای استفاده

• دیتاسنترهای کوچک و متوسط (کمتر از ۲۰ رک): تأمین برق اضطراری و پایدار برای رک‌های سرور، ذخیره‌سازهای اصلی، تجهیزات شبکه هسته و زیرساخت مجازی‌سازی (VMware/Hyper-V) تا توان ۵۴۰۰ وات.
• اتاق‌های سرور سازمان‌ها و شرکت‌های بزرگ: محافظت از سرورهای اپلیکیشن، دیتابیس، سرورهای ایمیل، فایل سرور و تجهیزات شبکه حیاتی در سازمان‌هایی که به دسترسی ۲۴/۷ نیاز دارند.
• بیمارستان‌های بزرگ و مراکز تصویربرداری پیشرفته: تأمین برق اضطراری بدون وقفه برای دستگاه‌های سی تی اسکن، ام آر آی، ماموگرافی، دستگاه‌های آنژیوگرافی و سیستم‌های PACS (ذخیره و انتقال تصاویر پزشکی).
• صنایع و خطوط تولید اتوماتیک (اتاق کنترل مرکزی): حفاظت از سیستم‌های کنترل مرکزی (PLC, DCS, SCADA)، سرورهای صنعتی، HMI های مرکزی و شبکه صنعتی (Profinet, Ethernet/IP) در برابر نوسانات و قطعی برق. توقف ناگهانی این سیستم‌ها می‌تواند میلیون‌ها تومان خسارت به همراه داشته باشد.
• مراکز مخابراتی (TELCO) و دکل‌های BTS اصلی: تأمین برق بدون وقفه برای سوئیچ‌های مخابراتی مرکزی، تجهیزات رادیویی، سیستم‌های انتقال و تجهیزات پشتیبانی در ایستگاه‌های پایه اصلی و مراکز سوئیچینگ.
• نکته هماهنگی: برای محیط‌هایی با نوسانات شدید و طولانی مدت برق (مانند مناطق صنعتی و کارخانه‌ها)، استفاده از [RELATED_PRODUCT_2] در ورودی UPS به عنوان یک تثبیت‌کننده ولتاژ سه فاز (استابلایزر) می‌تواند عمر باتری را به میزان قابل توجهی افزایش دهد و UPS را از ولتاژهای نامتعادل محافظت کند. برای کاربرانی که توان کمتری نیاز دارند (تا ۲۷۰۰ وات)، [RELATED_PRODUCT_1] با توان 3kva (۲۷۰۰ وات) گزینه مناسب‌تری است.

نکات نگهداری و ایمنی (برای دیتاسنتر و اتاق سرور)

برای استفاده بهینه و افزایش طول عمر این یو پی اس در محیط دیتاسنتر، رعایت نکات زیر ضروری است:

1. محیط نصب (دمای دقیق رک): دستگاه را در رک با دمای کنترل شده بین ۲۰ تا ۲۲ درجه سانتی‌گراد نصب کنید. هر ۱ درجه افزایش دما بالای ۲۵ درجه، عمر باتری را حدود ۵۰٪ کاهش می‌دهد. از سیستم تهویه دقیق (CRAC/CRAH) استفاده کنید.
2. تهویه و جریان هوا در رک (بسیار حیاتی برای دیتاسنتر): یو پی اس‌های 6kva گرمای قابل توجهی تولید می‌کنند (حدود ۵۰۰-۷۰۰ وات تلفات حرارتی). اطمینان حاصل کنید که:
   1. دریچه‌های ورودی هوا (جلو) و خروجی هوا (پشت) کاملاً باز هستند.
   2. از اسپیسرهای ۱U خالی بین دستگاه و سایر تجهیزات گرمازا استفاده می‌شود.
   3. فن‌های اگزاست رک (در پشت رک یا درب پشتی) به درستی کار می‌کنند و سرعت کافی دارند.
   4. دمای هوای ورودی به رک از ۲۲ درجه تجاوز نکند.
3. نصب حرفه‌ای در رک (توسط تیم مجرب): به دلیل وزن ۸۰-۹۰ کیلوگرم، نصب باید توسط تیم فنی مجرب و با استفاده از ریل‌های صنعتی اصلی همراه دستگاه انجام شود. هرگز دستگاه را فقط با گوشی های جلویی نصب نکنید. حتماً از ریل‌های کامل (Full Extension Rail) استفاده کنید.
4. سیم‌کشی سخت سیم (Hardwire) توسط برقکار صنعتی: اتصال ورودی و خروجی به ترمینال‌های داخل دستگاه فقط توسط برقکار صنعتی دارای پروانه انجام شود. رعایت موارد زیر الزامی است:
   1. سطح مقطع سیم مناسب برای جریان ۳۰ آمپر (حداقل ۶ میلی‌متر مربع مسی)
   2. استفاده از ترمینال‌های کابل شو (Cable Lug) با عایق مناسب
   3. رعایت فاصله هوایی و استفاده از کانال کابل مجزا
   4. نصب کلید جداکننده (Isolator) در ورودی و خروجی مجاور دستگاه
5. ولتاژ ورودی و تست دوره‌ای: با وجود محدوده ولتاژ ۱۱۰-۳۰۰ ولت، ورودی دائم با ولتاژ بالای ۲۷۰ ولت یا پایین ۱۶۰ ولت را بررسی کنید. در صورت وجود مشکل، با شرکت برق منطقه‌ای تماس بگیرید. تست عملی باتری را هر ماه با قطع برق ورودی (در ساعات کم‌بار) به مدت ۲-۳ دقیقه انجام دهید.
6. مدیریت باتری (Break-in و کالیبراسیون): در ماه اول بهره‌برداری، یک چرخه کامل شارژ و دشارژ (تا ۲۰٪) را انجام دهید. هر ۶ ماه یکبار کالیبراسیون باتری توسط نرم‌افزار مدیریت UPS انجام شود.
7. عدم اتصال بارهای غیرمجاز: هرگز بارهای القایی مانند موتورهای بزرگ (وانتال، فن‌های صنعتی)، ترانسفورماتورهای بزرگ، تجهیزات جوشکاری و پرینترهای لیزری بزرگ را به خروجی UPS متصل نکنید.
8. تعمیرات (هشدار ایمنی شدید): به دلیل وجود مدارات ولتاژ بسیار بالا (تا ۳۰۰ ولت DC در باس و حتی بالاتر در خازن‌های PFC) که حتی پس از قطع برق نیز برای مدت طولانی (تا ۳۰ دقیقه) شارژ نگه می‌دارند، هرگز درب دستگاه را باز نکنید. تنها افراد آموزش دیده و با رعایت پروتکل‌های ایمنی (LOTO) مجاز به سرویس داخلی هستند. در صورت بروز خطا، سریعاً با ونوس سرویس خاورمیانه تماس بگیرید.

FAQ

1. آیا این یو پی اس واقعاً “آنلاین” است و برای دیتاسنتر چه مزیتی نسبت به نوع لاین اینتراکتیو دارد؟
   بله، این دستگاه از فناوری Online Double Conversion استفاده می‌کند. برای دیتاسنتر، مزیت اصلی حذف کامل نویز، هارمونیک و نوسانات برق شهری و همچنین زمان انتقال صفر به باتری است. در UPS های لاین اینتراکتیو، تجهیزات مستقیماً به برق شهری متصل هستند و فیلترها فقط نویزهای ساده را حذف می‌کنند. UPS آنلاین تضمین می‌کند که تجهیزات شما همیشه از برق تمیز و کاملاً پایدار اینورتر خود UPS تغذیه شوند. برای سرورهای حساس و ذخیره‌سازها، این تفاوت حیاتی است.
2. آیا این یو پی اس به باتری خارجی نیاز دارد یا باتری داخلی برای دیتاسنتر کافی است؟
   خیر، این مدل خاص (MP 6K H با پسوند H برای High Voltage Battery) دارای باتری داخلی با ولتاژ ۲۴۰ ولت است و نیازی به باتری خارجی ندارد. این ویژگی برای دیتاسنترهایی که فضای کف برای کابینت باتری خارجی ندارند بسیار مناسب است. با این حال، زمان بکاپ با باتری داخلی محدود (حدود ۳-۷ دقیقه در بار کامل) است. اگر نیاز به زمان بکاپ بیشتر (مثلاً ۳۰-۶۰ دقیقه) دارید، باید مدل بدون باتری داخلی (MP 6K) را سفارش دهید و یک کابینت باتری خارجی مجزا تهیه کنید.
3. این دستگاه با توان ۵۴۰۰ وات، چند دقیقه زمان بکاپ برای یک رک نیمه پر دارد؟
   زمان بکاپ به توان مصرفی بستگی دارد. یک رک نیمه پر با ۸ سرور متوسط (هر کدام ۳۰۰ وات = ۲۴۰۰ وات) حدود ۱۲-۱۸ دقیقه زمان بکاپ خواهد داشت. برای یک رک با ۵ سرور پرمصرف (هر کدام ۵۰۰ وات = ۲۵۰۰ وات) حدود ۱۰-۱۵ دقیقه. برای اطلاع دقیق از منحنی زمان بکاپ، به دیتاشیت محصول مراجعه کنید. این زمان‌ها برای خاموش کردن ایمن سرورها و یا راه‌اندازی ژنراتور دیزلی اضطراری کافی است.
4. آیا این یو پی اس در رک سرور ۱۹ اینچی استاندارد نصب می‌شود؟ الزامات نصب چیست؟
   بله. این دستگاه ارتفاع ۳ یونیت (3U) و عرض استاندارد رک ۱۹ اینچی دارد. الزامات نصب:
   1. عمق رک باید حداقل ۸۰۰ میلی‌متر (ترجیحاً ۱۰۰۰ میلی‌متر) باشد.
   2. ریل‌های صنعتی کامل (Full Extension Rail) همراه دستگاه ارائه می‌شود و نصب آنها الزامی است.
   3. به دلیل وزن ۸۰-۹۰ کیلوگرم، نصب باید توسط دو یا سه نفر انجام شود.
   4. دستگاه باید در پایین‌ترین قسمت رک (برای حفظ ثبات رک) نصب شود، مگر اینکه رک به کف مهار شده باشد.
5. آیا نصب و سیم‌کشی این دستگاه نیاز به تخصص خاصی دارد؟
   بله، کاملاً. این دستگاه دارای ترمینال سخت سیم (Hardwire Terminal) است، نه پریز برق معمولی. ورودی و خروجی آن با سیم مسی به قطر حداقل ۶ میلی‌متر مربع (برای جریان ۳۰ آمپر) و با استفاده از کابل شو (Cable Lug) به ترمینال‌ها متصل می‌شود. این کار حتماً باید توسط برقکار صنعتی مجرب و آشنا با مقررات سیم‌کشی ساختمان‌ها انجام شود. همچنین نصب کلید جداکننده (Isolator) در ورودی و خروجی مجاور دستگاه الزامی است.
6. گارانتی این محصول چگونه است و چه پوششی دارد؟
   این محصول دارای گارانتی ۲۴ ماهه ونوس سرویس خاورمیانه است. این گارانتی شامل:
   1. تعمیر یا تعویض قطعات معیوب (به استثنای سوختگی ناشی از نوسان شدید برق خارج از مشخصات)
   2. خدمات پشتیبانی فنی و اعزام تکنسین در صورت نیاز
   3. پشتیبانی تلفنی برای راه‌اندازی و تنظیمات
   4. توجه: باتری‌های داخلی به دلیل ماهیت مصرفی خود، معمولاً گارانتی کوتاه‌تری دارند (اغلب ۱۲ ماه). گارانتی شامل آسیب‌های فیزیکی، نصب غیراصولی و استفاده نادرست نمی‌شود. برای اطلاع دقیق از شرایط گارانتی، لطفاً با واحد خدمات پس از فروش تماس بگیرید.
7. آیا امکان مدیریت و مانیتورینگ از راه دور این UPS در دیتاسنتر وجود دارد؟
   بله، کاملاً. این دستگاه دارای اسلات هوشمند (Intelligent Slot) برای نصب کارت‌های جانبی است. با خرید و نصب کارت SNMP (مدل SNMP Card) می‌توانید:
   1. UPS را به شبکه دیتاسنتر متصل کنید (IP اختصاصی)
   2. از طریق مرورگر وب، وضعیت را به صورت بلادرنگ مانیتور کنید
   3. هشدارهای قطع برق، خطا و پایان باتری را از طریق ایمیل یا SNMP Trap دریافت کنید
   4. آن را با نرم‌افزارهای مرکز داده (مانند SolarWinds, PRTG, Zabbix, Nagios) یکپارچه کنید
   5. پروتکل‌های Modbus TCP/RTU را برای اتصال به BMS یا سیستم اسکادا پشتیبانی کنید
   6. همچنین پورت‌های USB و RS-232 نیز برای اتصال مستقیم به یک سرور مدیریت موجود است.
